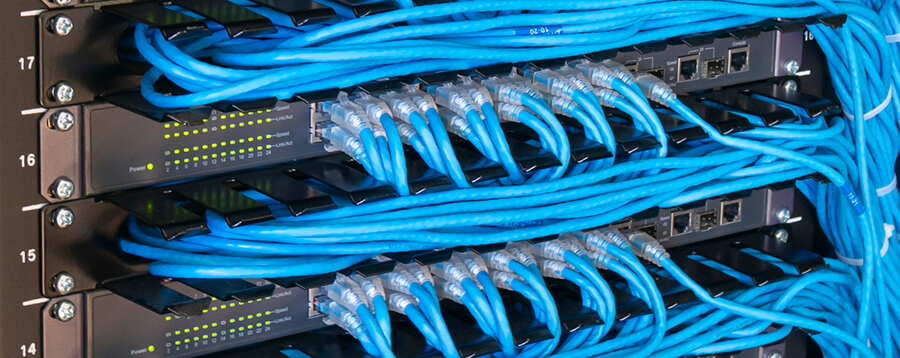

Poradnik instalatorski: kamera działa w dzień, a restartuje się w nocy – jak poprawnie zaprojektować zasilanie PoE w CCTV

Jedna skrętka nie oznacza, że bilans zasilania można pominąć w projekcie

Power over Ethernet upraszcza instalację. Jeden przewód zapewnia transmisję danych i dostarcza zasilanie do kamery. Dzięki temu nie trzeba wykonywać lokalnego obwodu 230 V przy każdym punkcie kamerowym, a wszystkie urządzenia można objąć centralnym zasilaniem rezerwowym.

Ta wygoda ma jednak pewien skutek uboczny: instalator łatwo zaczyna traktować zasilanie jako automatyczną funkcję switcha. Jeżeli urządzenie ma port PoE, a kamera uruchomiła się po podłączeniu, instalacja może zostać uznana za sprawną.

Taki test potwierdza jedynie działanie kamery w danej chwili. Nie odpowiada na pytanie, co wydarzy się:

• po włączeniu promiennika podczerwieni;
• podczas uruchomienia światła białego;
• przy jednoczesnej pracy analityki i zapisu na karcie;
• w czasie obrotu i zmiany zoomu kamery PTZ;
• po uruchomieniu grzałki lub układu odmrażania;
• przy obniżeniu napięcia zasilacza albo pracy z UPS-a;
• gdy wszystkie kamery zmienią tryb dzień/noc w tym samym czasie;
• po rozbudowie systemu o kolejne urządzenia.

Projektant i instalator muszą rozpatrywać cały tor energetyczny:

sieć 230 V → UPS → zasilacz switcha → budżet PoE → limit portu → okablowanie → złącza → kamera

Awaria dowolnego elementu może wyglądać jak problem z transmisją sieciową.

PoE, PoE+ i PoE++ – nazwa handlowa nie wystarczy

W dokumentacji urządzeń występują określenia PoE, PoE+, PoE++ oraz Hi-PoE. Nie wszystkie są używane przez producentów w taki sam sposób. Przy doborze należy opierać się przede wszystkim na standardzie IEEE, typie, klasie mocy oraz rzeczywistych parametrach portu.

Standard	Typ	Maksymalna moc	Moc dostępna dla urządzenia
IEEE 802.3af	Type 1	15,4 W	12,95 W
IEEE 802.3at	Type 2	30 W	25,5 W
IEEE 802.3bt	Type 3	do 60 W	do 51 W
IEEE 802.3bt	Type 4	do 90 W	do 71,3 W

Różnica pomiędzy mocą maksymalną i mocą dostępną wynika przede wszystkim ze strat przewidzianych w torze transmisyjnym. Nie można więc zakładać, że port opisany jako 30 W dostarczy kamerze pełne 30 W na końcu maksymalnej długości przewodu.

Standard IEEE 802.3bt, wykorzystujący cztery pary do przesyłania energii, został zatwierdzony w 2018 r. i rozszerzył możliwości PoE dla urządzeń o większym poborze mocy.

Istotna jest również negocjacja mocy. Urządzenie zasilane zgłasza wymagania, a switch przydziela odpowiednią ilość energii zgodnie z obsługiwanym standardem, klasyfikacją lub LLDP.

Jeżeli kamera i switch nie uzgodnią właściwego poziomu, urządzenie może:

• nie uruchomić się;
• uruchomić się w ograniczonym trybie;
• wyłączyć część funkcji;
• działać do momentu wzrostu poboru energii;
• cyklicznie restartować się.

Dlaczego problemy pojawiają się właśnie po zmroku?

W ciągu dnia typowa kamera stałopozycyjna może pobierać znacznie mniej energii niż jej wartość maksymalna. Po spadku poziomu oświetlenia urządzenie przełącza filtr, włącza promiennik IR albo światło białe i zwiększa pobór mocy.

W bardziej rozbudowanych modelach dodatkowe obciążenie mogą powodować:

• grzałka obudowy;
• układ przeciwmgielny;
• wentylator;
• mechanizm PTZ;
• silnik zoomu i ostrości;
• wycieraczka;
• dodatkowy promiennik;
• głośnik lub mikrofon;
• urządzenie zasilane z wyjścia kamery.

Jeżeli zapas jest niewielki, wzrost poboru powoduje spadek napięcia lub przekroczenie limitu portu. Switch odłącza zasilanie, kamera ponownie się uruchamia, ponownie włącza IR i jeszcze raz przekracza limit. Powstaje cykl restartów, który może trwać przez całą noc.

Bardzo charakterystyczny jest problem występujący codziennie o zbliżonej porze. Jeżeli kilka kamer znika w momencie przejścia w tryb nocny, w pierwszej kolejności należy sprawdzić zasilanie, a nie wymieniać rejestrator.

Limit portu i całkowity budżet switcha to dwie różne wartości

Switch może mieć 24 porty PoE+ o maksymalnej mocy 30 W na port, ale jego całkowity budżet nie musi wynosić 720 W.

Przykładowe urządzenie może oferować:

• 24 porty obsługujące IEEE 802.3at;
• maksymalnie 30 W na pojedynczym porcie;
• całkowity budżet PoE 250 W.

Oznacza to, że jeden port może zasilić kamerę wymagającą PoE+, ale nie wszystkie porty mogą jednocześnie oddawać po 30 W.

Przy doborze trzeba zatem sprawdzić osobno:

1. wymagany standard i moc każdego portu;
2. łączny budżet PoE switcha;
3. liczbę portów mogących równocześnie pracować z dużą mocą;
4. zachowanie urządzenia po przekroczeniu budżetu;
5. dostępny budżet przy zastosowanej wersji zasilacza;
6. ograniczenia temperaturowe;
7. sposób przydzielania priorytetów portom.

Szczególnie w switchach przemysłowych całkowity budżet może zależeć od napięcia i mocy zewnętrznego zasilacza. Sam switch może obsługiwać porty 60 lub 90 W, ale z niewłaściwie dobranym zasilaczem nie zapewni pełnej mocy.

Jak obliczyć budżet PoE krok po kroku?

Krok 1. Zbierz maksymalny pobór mocy każdego urządzenia

Nie używaj wartości typowej, średniej ani zmierzonej w dzień. W karcie katalogowej trzeba znaleźć maksymalny pobór mocy z uwzględnieniem wszystkich funkcji.

W zestawieniu należy ująć:

• kamerę;
• promiennik;
• grzałkę;
• mechanizm PTZ;
• dodatkowe moduły;
• urządzenia zasilane z wyjścia PoE kamery;
• extenders i splittery.

Jeżeli producent podaje kilka wartości zależnych od sposobu zasilania lub temperatury, należy przyjąć wariant właściwy dla projektowanych warunków.

Krok 2. Przypisz wymagany standard do portu

Kamera pobierająca maksymalnie 22 W nie może być zasilana z portu IEEE 802.3af, ponieważ po uwzględnieniu strat dostępna moc jest zbyt mała. Wymagany będzie co najmniej port IEEE 802.3at.

Urządzenie	Maksymalna moc	Wymagany standard	Funkcje zwiększające pobór
Kamera stałopozycyjna	według karty	802.3af lub 802.3at	IR, światło białe
Kamera wieloprzetwornikowa	według karty	zwykle 802.3at/bt	kilka sensorów, analityka
Kamera PTZ	według karty	802.3at lub 802.3bt	obrót, zoom, grzałka
Promiennik zewnętrzny	według karty	zależnie od modelu	maksymalna moc oświetlenia
Extender PoE	pobór własny plus odbiornik	zależnie od toru	strata na kolejnych odcinkach

Krok 3. Zsumuj maksymalne obciążenie

Przykładowy system obejmuje:

• 8 kamer stałopozycyjnych po maksymalnie 10,5 W – 84 W;
• 4 kamery dual-light po maksymalnie 14 W – 56 W;
• 2 kamery PTZ po maksymalnie 42 W – 84 W.

Łączne maksymalne zapotrzebowanie urządzeń wynosi:

84 W + 56 W + 84 W = 224 W

To nie oznacza jeszcze, że switch z budżetem 224 W będzie właściwy. Trzeba uwzględnić sposób deklarowania mocy przez producenta switcha, straty, rezerwę projektową, przyszłą rozbudowę oraz warunki pracy.

Praktycznym rozwiązaniem jest pozostawienie co najmniej 20% rezerwy. W obiektach z kamerami PTZ, grzałkami, dużymi odległościami albo przewidywaną rozbudową zapas może być większy.

W przykładzie:

224 W × 1,20 = 268,8 W

Należy więc rozpatrywać switch z budżetem nie mniejszym niż około 270 W, pod warunkiem że poszczególne porty spełniają wymagania kamer PTZ, a producent potwierdza dostępność deklarowanej mocy w projektowanych warunkach.

Rezerwa nie zastępuje prawidłowego doboru przewodów ani sprawdzenia klas PoE. Chroni natomiast przed pracą całego zasilacza na granicy możliwości.

Krok 4. Sprawdź jednoczesność obciążenia

W CCTV nie należy zakładać, że wszystkie odbiorniki nigdy nie osiągną maksymalnego poboru jednocześnie. Wiele kamer może przełączyć się w tryb nocny w ciągu kilku sekund.

Podobna sytuacja występuje:

• po restarcie switcha;
• po powrocie zasilania;
• podczas testu wszystkich kamer PTZ;
• przy nagłym spadku temperatury;
• po centralnym uruchomieniu oświetlenia;
• podczas aktualizacji urządzeń.

Projekt powinien uwzględniać taki scenariusz, a nie wyłącznie ustabilizowaną pracę dzienną.

Okablowanie może zużywać zapas mocy

Rezystancja przewodników powoduje spadek napięcia i straty energii. Im dłuższy przewód, większy prąd i wyższa rezystancja połączeń, tym gorsze warunki zasilania kamery.

Dlatego należy stosować:

• przewód miedziany spełniający wymagania zadeklarowanej kategorii;
• prawidłowe moduły, patchpanele i wtyki;
• odpowiednie zakończenie wszystkich żył;
• trasę mieszczącą się w limitach standardu okablowania;
• elementy przeznaczone do warunków środowiskowych danej instalacji.

Należy unikać przewodów CCA, w których żyła aluminiowa jest pokryta miedzią. Mają większą rezystancję niż przewody wykonane z miedzi i nie powinny być traktowane jako równoważne z certyfikowanym okablowaniem kategorii.

Problemy powodują również:

• uszkodzone żyły;
• niedociśnięte styki;
• korozja złącza;
• wilgoć w puszce;
• zbyt ciasne zagięcia;
• liczne połączenia pośrednie;
• niewłaściwy patchcord;
• niesymetryczna rezystancja par.

Pomiar ciągłości testerem podstawowym nie wystarcza. Przewód może zapewniać transmisję 100 Mb/s, a mimo to mieć parametry powodujące niestabilne zasilanie pod pełnym obciążeniem.

Jak prawidłowo dobrać UPS?

Zasilanie rezerwowe CCTV powinno obejmować nie tylko rejestrator. Jeżeli po zaniku 230 V wyłączą się switche PoE, nagrywanie będzie działało, ale nie otrzyma żadnego obrazu.

Do obliczeń należy włączyć:

• rejestrator lub serwer VMS;
• wszystkie switche PoE;
• router i firewall;
• urządzenia transmisyjne;
• konwertery światłowodowe;
• macierze i pamięć masową;
• monitory wymagane na stanowisku;
• straty przetwarzania UPS;
• starzenie akumulatorów.

Istotna jest moc wyrażona w watach oraz wymagana autonomia, nie tylko wartość VA z nazwy UPS-a.

Test awaryjny powinien zostać przeprowadzony z kamerami pracującymi w trybie maksymalnego obciążenia. System, który utrzymuje się przez godzinę w dzień, może pracować znacznie krócej po włączeniu IR i grzałek.

Konfiguracja zarządzalnego switcha PoE

Zarządzalny switch ułatwia diagnostykę, ale trzeba odpowiednio wykorzystać jego funkcje.

Warto skonfigurować:

• priorytety zasilania portów;
• alerty o przekroczeniu budżetu;
• rejestrowanie odłączeń PoE;
• monitorowanie bieżącej i szczytowej mocy;
• kontrolowany restart portu;
• watchdog dostępności kamery;
• synchronizację czasu;
• eksport logów;
• powiadomienia SNMP lub inne mechanizmy nadzoru.

Najważniejsze kamery – np. obserwujące wejście główne, serwerownię albo strefę kasową – powinny otrzymać wyższy priorytet. W razie przeciążenia switch odłączy wtedy w pierwszej kolejności mniej krytyczne urządzenia.

Funkcja automatycznego restartu portu musi być używana ostrożnie. Jeżeli problem wynika z braku mocy, watchdog może maskować przyczynę i powodować kolejne restarty zamiast usunąć usterkę.

Interfejs zarządzający switchem powinien być chroniony tak samo jak pozostałe elementy systemu: indywidualnymi kontami, właściwymi uprawnieniami, bezpiecznym protokołem i dostępem z wydzielonej sieci zarządzającej.

Procedura testu odbiorczego

1. Sprawdź dane administracyjne switcha

Zapisz dla każdego portu:

• rozpoznaną klasę PoE;
• przydzieloną moc;
• bieżący pobór;
• maksymalny zarejestrowany pobór;
• zdarzenia przeciążenia;
• restarty i utraty linku.

2. Wymuś maksymalne funkcje kamer

Nie czekaj do nocy. Zasłoń czujnik, wymuś tryb nocny albo uruchom promiennik z poziomu konfiguracji. W kamerach dual-light przetestuj IR i światło białe.

W kamerach PTZ wykonaj jednocześnie:

• obrót;
• pochylenie;
• zoom;
• automatyczną trasę;
• pracę promiennika;
• wycieraczkę, jeśli występuje.

3. Włącz funkcje równocześnie

Pojedyncze testowanie każdego portu może nie ujawnić przekroczenia całkowitego budżetu. Należy doprowadzić do jednoczesnego maksymalnego obciążenia możliwie dużej części systemu.

4. Przełącz instalację na UPS

Sprawdź napięcie, obciążenie, szacowany czas pracy i zachowanie systemu po przejściu na baterię. Test powinien trwać wystarczająco długo, aby nie ograniczał się do krótkiego przełączenia.

5. Sprawdź najdłuższe tory

Szczególną uwagę należy poświęcić kamerom:

• najdalej położonym;
• z największym poborem;
• zamontowanym na zewnątrz;
• korzystającym z extenderów;
• podłączonym przez ochronniki przepięciowe;
• pracującym w niskiej temperaturze.

6. Zweryfikuj materiał wideo

Nawet jeżeli kamera nie znika całkowicie z sieci, niestabilne zasilanie może powodować krótkie przerwy, ponowne negocjowanie linku albo brak nagrań. Trzeba sprawdzić ciągłość archiwum podczas całego testu.

Szybka diagnostyka objawów

Objaw	Prawdopodobny obszar kontroli
Kamera restartuje się po włączeniu IR	Limit portu, spadek napięcia, uszkodzone złącze
Kilka kamer znika równocześnie	Całkowity budżet switcha lub zasilacz
Problem dotyczy najdalszej kamery	Rezystancja toru, przewód, połączenia
PTZ wyłącza się podczas ruchu	Moc pojedynczego portu lub negocjacja klasy
Awaria występuje tylko na UPS-ie	Zbyt mała moc UPS-a, przeciążenie lub zużyty akumulator
Kamera działa po skróceniu przewodu	Straty w torze transmisyjnym
Port pokazuje przeciążenie	Zbyt duży pobór, zwarcie albo niewłaściwy standard
Usterka pojawia się podczas deszczu	Wilgoć, korozja lub problem w puszce
Switch odłącza wybrane kamery	Przekroczony budżet i działanie priorytetów

Najczęstsze błędy instalacyjne

1. Sumowanie typowego zamiast maksymalnego poboru mocy.
2. Uznanie mocy pojedynczego portu za całkowity budżet switcha.
3. Dobór switcha bez sprawdzenia mocy zastosowanego zasilacza.
4. Brak testu po włączeniu IR, grzałki i mechanizmu PTZ.
5. Zastosowanie przewodu CCA albo przypadkowych patchcordów.
6. Przekroczenie długości toru i kompensowanie tego trybem „long range” bez analizy ograniczeń.
7. Nieuwzględnienie poboru extendera, splittera lub dodatkowego promiennika.
8. Zasilanie rezerwowe tylko rejestratora, bez switchy i transmisji.
9. Brak rezerwy na rozbudowę oraz starzenie urządzeń.
10. Kasowanie logów lub automatyczne restartowanie portu bez znalezienia przyczyny.
11. Stosowanie pasywnego PoE bez jednoznacznej zgodności urządzeń.
12. Brak dokumentacji przypisującej kamerę do portu i obwodu UPS.

Checklista instalatora

• Zebrano maksymalny pobór mocy wszystkich kamer.
• Uwzględniono IR, światło białe, grzałki, PTZ i akcesoria.
• Każdy port zapewnia wymagany standard IEEE.
• Sprawdzono maksymalną moc pojedynczego portu.
• Sprawdzono całkowity budżet PoE switcha.
• Zweryfikowano moc i napięcie zasilacza switcha.
• Pozostawiono odpowiednią rezerwę projektową.
• Okablowanie wykonano z przewodów miedzianych właściwej kategorii.
• Sprawdzono długości tras i wszystkie połączenia.
• Przetestowano kamery w maksymalnym trybie pracy.
• Wykonano test jednoczesnego włączenia promienników.
• Przeprowadzono próbę pracy z UPS-a.
• Zweryfikowano ciągłość nagrań podczas testów.
• Ustawiono priorytety portów PoE.
• Włączono logowanie i alerty dotyczące zasilania.
• Opisano porty, kamery, klasy i przydzieloną moc.
• Zapisano pomiary oraz wyniki testu odbiorczego.
• Ustalono sposób okresowego sprawdzania akumulatorów UPS.

Budżet PoE jako element odporności systemu

Dyrektywa NIS2 nie określa sposobu obliczania mocy PoE. Wskazuje jednak na potrzebę stosowania adekwatnych środków zarządzania ryzykiem, zapewnienia ciągłości działania, bezpieczeństwa utrzymania oraz oceny skuteczności zabezpieczeń. Dyrektywa NIS2 – art. 21

Dla instalatora oznacza to, że zasilanie nie jest wyłącznie zagadnieniem elektrycznym. Kamera regularnie restartująca się po zmroku powoduje utratę dostępności systemu i materiału dowodowego. Brak udokumentowanych testów utrudnia wykazanie, że rozwiązanie zostało prawidłowo zaprojektowane i odebrane.

Podsumowanie

Prawidłowo zaprojektowane PoE powinno działać stabilnie nie tylko podczas uruchomienia kamery w warsztacie, ale również w najtrudniejszym przewidywalnym scenariuszu: w nocy, przy niskiej temperaturze, jednoczesnej pracy promienników i po przejściu na zasilanie rezerwowe.

Doświadczony instalator nie dobiera switcha wyłącznie na podstawie liczby portów. Analizuje moc pojedynczego portu, całkowity budżet, okablowanie, spadki napięcia, UPS, priorytety oraz możliwość monitorowania instalacji.

To właśnie takie działania odróżniają dostarczenie zestawu urządzeń od wykonania kompletnego i przewidywalnego systemu monitoringu.
