Skonfiguruj Inteligentny Dom z Głowicą Termostatyczną ART-200

Inteligentny budynek może dostarczyć wielu korzyści w zakresie oszczędności energii i wydajności. Głowica termostatyczna ART-200 to bezprzewodowy system kontroli temperatury o zaawansowanych funkcjach, idealny do użycia w rozbudowanych systemach inteligentnego domu, ale również mniejszych mieszkaniach i biurach. Przyjrzyjmy się temu, jak skonfigurować inteligentny dom wykorzystując głowicą termostatyczną ART-200 wraz z tymi systemami.

Co to jest głowica termostatyczna ART-200 firmy Satel?

ART-200 to bezprzewodowa głowica termostatyczna od firmy Satel. Urządzenie to służy do regulacji temperatury w zamkniętych pomieszczeniach, co pozwala obniżyć zużycie energii. Głowica ART-200 umożliwia zdalne i ręczne sterowanie zaworem grzejnika.

ART-200 przeznaczona jest do pracy w ramach dwukierunkowego systemu bezprzewodowego ABAX 2 i obsługiwana jest przez:

• kontroler ACU-220 lub ACU-280
• retransmiter ARU-200

Głowica Termostatyczna ART-200 firmy Satel to inteligentny i bezprzewodowy system do kontrolowania ogrzewania, który pozwala cieszyć się komfortem ciepła. Jest to estetyczne, ekonomiczne i łatwe w montażu wyposażenie, które pozwala w prosty sposób konfigurować i zarządzać termostatem w dowolnym budynku. Posiada on unikalny kształt umożliwiający zamontowanie go na każdym rodzaju zaworu grzejnikowego, a technologia bezprzewodowej wymiany danych pozwala skonfigurować go z systemem Integra lub Perfecta poprzez moduł ABAX-2.

Głowica ART-200 posiada możliwość wyboru jednego z 3 trybów pracy, jak również precyzyjny pomiar temperatury otoczenia, a dzięki zintegrowanemu wyświetlaczowi LED można szybko i dokładnie określić, jaka jest aktualna temperatura. Dzięki tej głowicy termostatycznej system alarmowy Integra lub system alarmowy PERFECTA maksymalizuje swoją wydajność i staje się inteligentnym systemem sterowania ogrzewaniem.

Jak skonfigurować inteligentny dom z głowicą termostatyczną ART-200?

Konfigurowanie inteligentnego domu z głowicą termostatyczną ART-200 może być proste do zrealizowania i może pomóc Twojemu domowi być jeszcze bardziej efektywnym i wydajnym. Dzięki tej łatwej do zainstalowania, bezprzewodowej głowicy termostatycznej, Twoja instalacja stanie się jeszcze bardziej oszczędna. Dzięki tego typu konfiguracji nie ma konieczności instalacji skomplikowanych systemów, wykonywania dodatkowego okablowania.

Konfigurację systemu alarmowego INTEGRA z modułem ABAX-2 i interfejsem komunikacyjnym ETHM należy rozpocząć od przeprowadzenia niezbędnych aktualizacji oprogramowania.

KROK 1 – Aktualizacja oprogramowania centrali alarmowej serii INTEGRA do wersji 1.21

Wprowadzenie do oferty głowicy termostatycznej ART-200 wymusiło na firmie Satel dołożenie w wersji oprogramowania 1.21 do szerokiej gamy typów wyjść nowej funkcjonalności:

TYP wyjścia 120: TERMOSTAT

KROK 2 – Aktualizacja oprogramowania modułu obsługi urządzeń bezprzewodowych ABAX-2 do wersji 6.06

KROK 3 – Aktualizacja oprogramowania interfejsu komunikacyjnego ETHM-1 PLUS do wersji 2.09

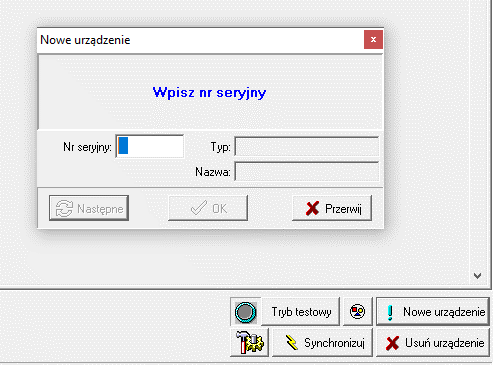

Po dokonaniu aktualizacji możesz przystąpić do instalacji głowicy ART.-200 na zaworze grzejnika oraz dodanie nowego urządzenia w systemie ABAX-2.

Kolejny etap to konfiguracja ustawień w centrali INTEGRA.

W zakładce dotyczącej konfiguracji wejść ustawiamy:

1. Typ linii: NO
2. Typ reakcji: Bez akcji alarmowej

Następnie przechodzimy do konfiguracji wyjść:

1. Dla wyjście, które ma sterować urządzeniem wykonawczym wybieramy TYP WYJŚCIA – TERMOSTAT
2. W bloku dotyczącym wyzwalania wybieramy wejście do którego przypisaliśmy głowicę termostatyczną
3. Kolejne ustawienia dotyczą temperatury załączenia i wyłączenia urządzeń wykonawczych:
   • Temperatura T1 – prosto określając jest to temperatura „nocna”
   • Temperatura T2 – temperatura „dzienna”

Histereza – próg histerezy

1. Wyjście wymuszające T1 – wyjście które powoduje przejście systemu ogrzewania z trybu dziennego na nocny np. wskaźnik załączenia czuwania (kiedy zazbroimy strefę ogrzewanie przejdzie z temperatury dziennej na nocną)
2. Timery sterujące T1/T2 – timery, które spowodują utrzymanie temperatury dziennej przy załączonym timerze.

Jak oszczędzać energię dzięki Głowicy Termostatycznej ART-200?

Jeśli tworzysz inteligentny dom, z wykorzystaniem głowicy termostatycznej ART-200 otwiera się dużo więcej możliwości oszczędzania energii,! Inteligentny budynek przy jego pomocy może inicjować szereg procesów, które zapewniają większą wydajność energetyczną.

Przykład.

Założenia: Budynek jednorodzinny. Sześć grzejników wyposażonych w głowicę termostatyczną ART-200. Piec dwu funkcyjny, instalacja bez rozdzielacza.

Klient oczekuje aby system pracował automatycznie w trybie ogrzewania dzień/noc. Temperatura dzienna dla wszystkich głowic termostatycznych 21 stopni, temperatura nocna 18 stopni. Domownicy będą przebywać w domu i oczekują temperatury komfortowej w dniach roboczych w godzinach od 06.00-9.00 oraz 15.00-23.00 a w weekend w godzinach od 08.00-22.00. Dodatkowo system ma się automatycznie przełączyć z trybu nocnego w tryb dzienny po przełączeniu strefy DOM w czuwanie.

Wymagane urządzenia:

• Centrala alarmowa INTEGRA
  https://seecompolska.pl/szukaj/integra-64.html
• Moduł ABAX-2 ACU-220
  https://seecompolska.pl/szukaj/acu-220.html
• ART-200 x6 szt.
  https://seecompolska.pl/szukaj/art-200.html
• ASW-210
  https://seecompolska.pl/szukaj/asw-210.html

Działania:

1. Głowice Termostatyczne dodajemy do systemu ABAX-2 i konfigurujemy zgodnie z opisanym wyżej schematem.
2. Sterownik ASW-210 dodajemy do systemu ABAX-2 -urządzenie wykonawcze podłączone do pieca dwufunkcyjnego
3. Dla każdej z głowic konfigurujemy wyjście typu TERMOSTAT zgodnie z opisem umieszczonym powyżej
4. Tworzymy TIMERY, które spełnią oczekiwania klienta:
   • TIMER nr 1 Poniedziałek – Piątek 06.00-09.00
   • TIMER nr 2 Poniedziałek – Piątek 15.00-23.00
   • TIMER nr 3 Sobota – Niedziela 08.00-22.00
5. Konfigurujemy wyjście – WSKAŹNIK CZUWANIA dla strefy DOM
6. Dla każdego skonfigurowanego wyjścia TERMOSTAT oznaczamy timery sterujące 1,2,3

W jakich zastosowaniach może zostać wykorzystana głowica termostatyczna ART-200?

Głowica termostatyczna ART-200 stanowi serce inteligentnego ogrzewania domu. Przy jej pomocy możemy utrzymać stałą temperaturę w domu lub biurze, co przyczynia się do wzrostu wydajności i komfortu użytkowania. Ponadto, głowica termostatyczna ART-200 pozwala na ograniczoną konsumpcję energii, co pomaga w efektywnym wykorzystaniu zasobów i zmniejszeniu rachunków za energię.

Głowica termostatyczna ART-200 może być wykorzystana w różnych zastosowaniach. Przede wszystkim może być zainstalowana w instalacjach inteligentnym budynku SMART HOME. Co więcej, taka głowica termostatyczna może być wykorzystywana jako termostat inteligentny, a dodatkowo mogą być jej używane do sterowania innymi urządzeniami domowymi lub biurowymi, takimi ogrzewanie, klimatyzatory a nawet oświetlenie itp.

Jeśli chodzi o łatwą konfigurację, głowica termostatyczna ART-200 jest idealna - jest prosta w obsłudze i może być łatwo dostosowana do potrzeb użytkownika. Nastawy temperatury można konfigurować i monitorować zdalnie z poziomu aplikacji INTEGRA CONTROL Głowica termostatyczna ART-200 może być więc wykorzystywana w szerokim zakresie zastosowań, ułatwiając zarządzanie temperaturą i dostosowując ją do trybu życia użytkowników.
