GSM2 / GSM2000

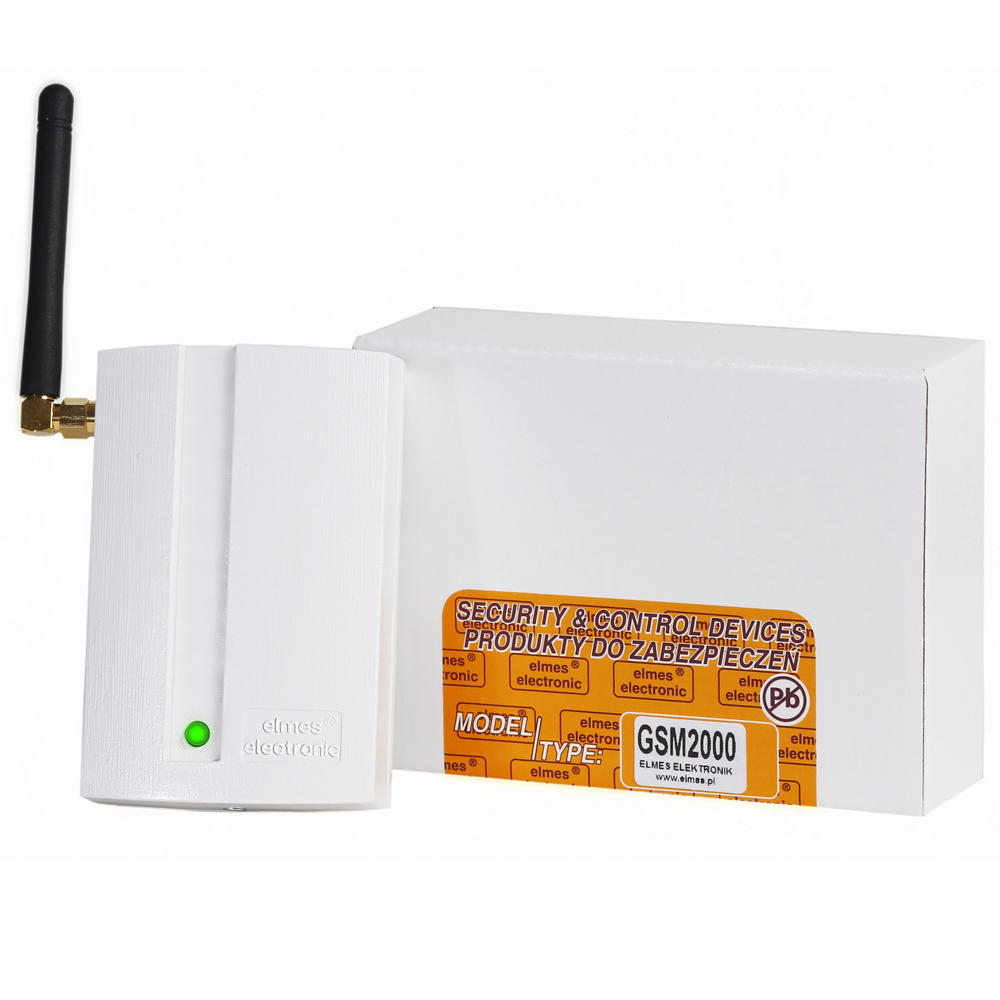

Moduł powiadomienia i sterowania GSM GSM2 / GSM2000 ELMES

Moduł GSM2000 i - nieprodukowany już - GSM2 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS i CLIP. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść. Posiada następujące cechy:

• zintegrowany moduł telefonii komórkowej 2G na pasma 900 i 1800 Mhz;
• 4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna;
• 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte);
• tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe),
• powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów,
• sterowanie wyjściami modułu za pomocą SMS lub CLIP przychodzącymi z 2048 telefonów (GSM2000) lub 255 (dla starszej wersji modułu o symbolu: GSM2),
• sterowanie wyjściami modułu poprzez naruszenie wejść,
• okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas;
• SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas;
• zdalne dodawanie i usuwanie telefonów za pomocą SMS;
• wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone);
• zdalne wykonywanie komend AT;
• ograniczenie ilości komunikatów SMS w ciągu doby,
• wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia;
• programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC;
• wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu.
• Dostępna wersja firmware modułu ze zwiększoną liczbą telefonów uprawnionych do zdalnego dodawania i usuwania telefonów z listy.

Moduł wymaga konfiguracji w programie "GSM Configurator". Przed rozpoczęciem tego procesu zalecamy aktualizację firmwaru do najnowszej wersji. Wszystkie pliki do pobrania w odnośnikach u góry strony. Do prawidłowego działania z komputerem pobierz i zainstaluj sterowniki kabal miniUSB, oraz GSM2/GSM2000 configurator.
Jesli posiadamy listę telefonów w postaci pliku tekstowego i chcielibyśmy ją wgrac do modułu, można posłużyć się edytorem tekstu, który pozwala na kopiowanie i wklejanie kolumny tekstu, np. notepad++. W tym celu należy listę telefonów wkleić do pliku ustawień, wcześniej odczytanych z modułu i zapisanych na dysk.

Aktualizację firmware modułu dokonuje się w programie GSM2 Configurator w Menu -> Narzędzia -> Aktualizacja firmware.

Zestaw GSM2 / GSM2000 składa się z modułu GSM i anteny GSM. Kabel do programowania modułu jest dodatkowym elementem i nie znajduje się w komplecie.

Moduły GSM oferowane od grudnia 2010 wyposażone są w gniazdo mini USB - typ B i do podłączenia z komputerem PC wymagają popularnego kabla mini-USB. Starszą wersję podłącza się do komputera za pomocą kabla USB-RS, którym programować można także centralę Elmes CB32.

Dostępne są specjalne wersje oprogramowania modułu, zmieniające trochę jego funkcjonalność. Ich opis znajduje się w pliku zawierającym także sam firmware - patrz link do firmware na górze tej strony.

Program "GSM Configurator" korzysta z biblioteki: "Microsoft .NET Framework 2.0". Zaleca sie instalację jej najnowszej wersji z "Service Pack 2". Można również zainstalować: "Microsoft Framework 3.5 Service Pack 1", który zawiera w sobie m.in. "Microsoft .NET Framework 2.0 z dodatkiem SP2".

Problemy z instalacją sterowników kabla miniUSB:

Jeśli posiadasz moduł produkowany w okresie od 12.2010 do 04.2012, w których jako układ konwertera USB-RS zastosowano układ scalony o symbolu CP2102, to w systemach Windows 7, 8 i 10 możesz napotkać problem z instalacją sterowników do kabla mini-USB spowodowany tym, że sterowniki te nie są podpisane cyfrowo. Rozwiazaniem tego problemu jest wystartowanie systemu z opcją: bez sprawdzania podpisów. W przypadku Windows 7 procedura ta jest opisana w odnośniku u góry strony. W przypadku Windows 8 i 10 procedura ta jest identyczna i jest opisana w poniższych linkach:

Windows 8 i Windows 10

Tak uruchamiamy komputer każdorazowo, kiedy chcemy konfigurować starszy moduł GSM2 w systemie Windows 7, 8 lub 10.
