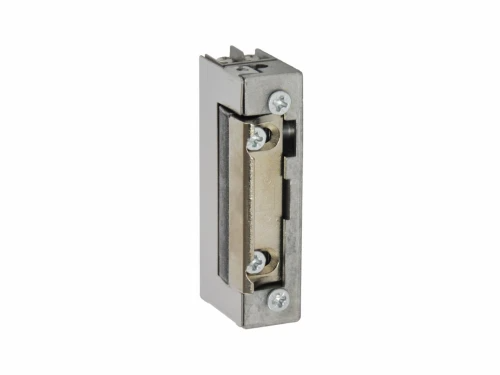

Elektrozaczep symetryczny wąski rewersyjny ES16-S12DC-R
ES16-S12DC-R to wąski, symetryczny elektrozaczep rewersyjny (NO), przeznaczony do stosowania w systemach kontroli dostępu, domofonach i wideodomofonach. Dzięki szerokości obudowy wynoszącej zaledwie 16,5 mm może być stosowany również w stolarce aluminiowej i PCV, gdzie standardowe elektrozaczepy mogą się nie mieścić.
Symetryczna konstrukcja umożliwia montaż zarówno w drzwiach lewych, jak i prawych, bez konieczności określania kierunku otwierania na etapie doboru urządzenia. Elektrozaczep jest przeznaczony do zasilania napięciem 12 V DC i charakteryzuje się obniżonym poborem prądu na poziomie 300 mA.
Rewersyjna funkcja działania
ES16-S12DC-R posiada odwrotną funkcję otwarcia. Po podłączeniu napięcia zasilającego elektrozaczep pozostaje zamknięty – zablokowany. Po odłączeniu zasilania elektrozaczep zostaje otwarty – odblokowany.
Takie rozwiązanie pozwala na zastosowanie urządzenia w instalacjach, w których wymagane jest odblokowanie przejścia po zaniku zasilania. Elektrozaczep może być sterowany przez system kontroli dostępu, domofon, wideodomofon lub przycisk sterujący.
- wąska konstrukcja – szerokość 16,5 mm,
- konstrukcja symetryczna – możliwość montażu w drzwiach lewych i prawych,
- funkcja rewersyjna (NO),
- zasilanie 12 V DC,
- niski pobór prądu – 300 mA,
- regulacja języka zapadki w zakresie 0–4 mm,
- wbudowane zabezpieczenie toru zasilania Transil,
- klasa użytkowania 3 – ciężkie warunki eksploatacji,
- wytrzymałość na nacisk zapadki do 4000 N,
- wytrzymałość do 250 000 cykli otwarcia,
- temperatura pracy od -10°C do +60°C.
Zastosowanie
Elektrozaczep ES16-S12DC-R przeznaczony jest do zabezpieczania i sterowania przejściami w systemach kontroli dostępu oraz instalacjach domofonowych i wideodomofonowych. Wąska obudowa umożliwia montaż w miejscach o ograniczonej przestrzeni, w tym w stolarce aluminiowej i PCV.
Regulacja języka i zabezpieczenie
Regulacja języka zapadki w zakresie 0–4 mm umożliwia eliminację luzów pomiędzy językiem elektrozaczepu a językiem zamka drzwi. Urządzenie posiada również wbudowane zabezpieczenie prądowe typu Transil, które chroni elementy sterujące przed napięciem indukowanym w cewce elektrozaczepu.
Specyfikacja techniczna
| Parametr | Wartość |
| Model | ES16-S12DC-R |
| Rodzaj | Rewersyjny (NO) |
| Typ | Symetryczny |
| Klasa użytkowania | Klasa 3 – ciężkie warunki eksploatacji |
| Napięcie zasilania | 12 V DC |
| Max. czas sygnału sterującego | 100% |
| Wytrzymałość – nacisk na zapadkę | 4000 N |
| Wytrzymałość – ilość cykli otwarcia | 250 000 |
| Max. nacisk wstępny na język | 10 N (DC) |
| Pobór prądu | 300 mA |
| Rezystancja cewki | 40 Ω |
| Zabezpieczenie toru zasilania | Transil |
| Regulacja języka | 0–4 mm |
| Temperatura pracy | -10°C ~ +60°C |
| Wymiary (wys. × szer. × gł.) | 67 × 16,5 × 28,5 mm |
