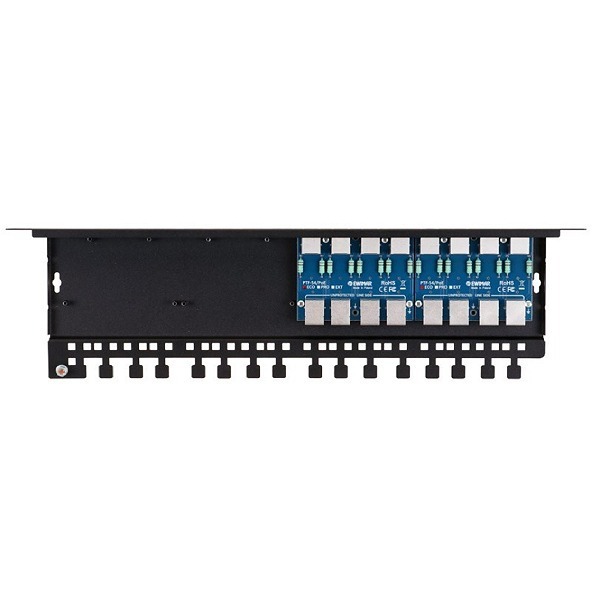

8-kanałowe zabezpieczenie przeciwprzepięciowe dedykowane do ochrony sieci LAN 100Mbit, służące do ochrony komputerów PC, systemów automatyki przemysłowej i budynków oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia ochronę torów transmisji danych oraz zasilania PoE dowolnego typu i mocy do 60W, urządzeń instalowanych wewnątrz budynków. Skuteczność ochrony wynosi 100A w impulsie 8/20µs z odprowadzeniem ładunku do ziemi, co jest wystarczające w większości aplikacji wewnątrz budynków, gdzie główną przyczyną uszkodzeń może być zaindukowanie się impulsu elektromagnetycznego w przewodach.

Zabezpieczenie składa się z dwóch modułów PTF-54-ECO/PoE, zamontowanych w obudowie PTU/PTF-5-RACK i może być łatwo rozbudowane do 16 kanałów za pomocą modułów serii PTU lub PTF. Seria 5xx to nowo zaprojektowane zabezpieczenia, posiadające lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych serii, co zapewnia stabilniejszą pracę, mniejsze przesłuchy sygnału oraz pozwala zasilać urządzenia dużej mocy za pomocą standardu PoE.

Panel może być wykorzystany z okablowaniem UTP, FTP kategorii 5, 5e, 6 lub wyższych. W sieciach 100Mbit (100Base-T) linie 4,5 oraz 7,8 używane są wyłącznie do zasilania PoE i dla uproszczenia układu ochronnego zostały one pogrupowane co nie zmienia parametrów działania tych sieci, jednak podczas dokonywania pomiarów sieci LAN za pomocą mierników będą zgłaszane zwarcia na tych liniach. Pomiary instalacji kategorii 5, 6 lub wyższych, należy wykonywać bez udziału zabezpieczenia PTF-58R-ECO/PoE. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza, zarówno na parach transmisyjnych jak i na parach 4,5 i 7,8.

Panel wyposażony jest w gniazda RJ-45 po stronie chronionej oraz po stronie niechronionej. Ułatwia to adaptację do już istniejących systemów i przyspiesza proces podłączania oraz serwisowania. Można go podłączyć do istniejących patch paneli ze złączami LSA (Krone) za pomocą patchcordów RJ-45. Opcjonalna pokrywa PTU/PTF-5/6-COVER zabezpiecza przed kurzem oraz przed przypadkowym uszkodzeniem modułów a specjalne otwory w podstawie na zamontowanie panela również na ścianie. Przewody sygnałowe mogą być zabezpieczone mechanicznie przed wyrwaniem za pomocą opasek zaciskowych, używając otworów lub wypustek w tylnej części panela.

W przypadku zastosowania do instalacji CCTV wraz z rejestratorami IP, panel może być zamontowany na uchwytach kątowych z tyłu szafy Rack. Korzyści z takiego rozwiązania to: Większa ilość miejsca w szafie, wygodny dostęp do wszystkich połączeń, krótsze przewody patchcord - rejestratory IP zazwyczaj wszystkie złącza posiadają z tyłu.

Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN oraz odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenie 1-kanałowe.

Przykład kompletnego zabezpieczenia systemu kamer IP
