LHST-16R-EXT

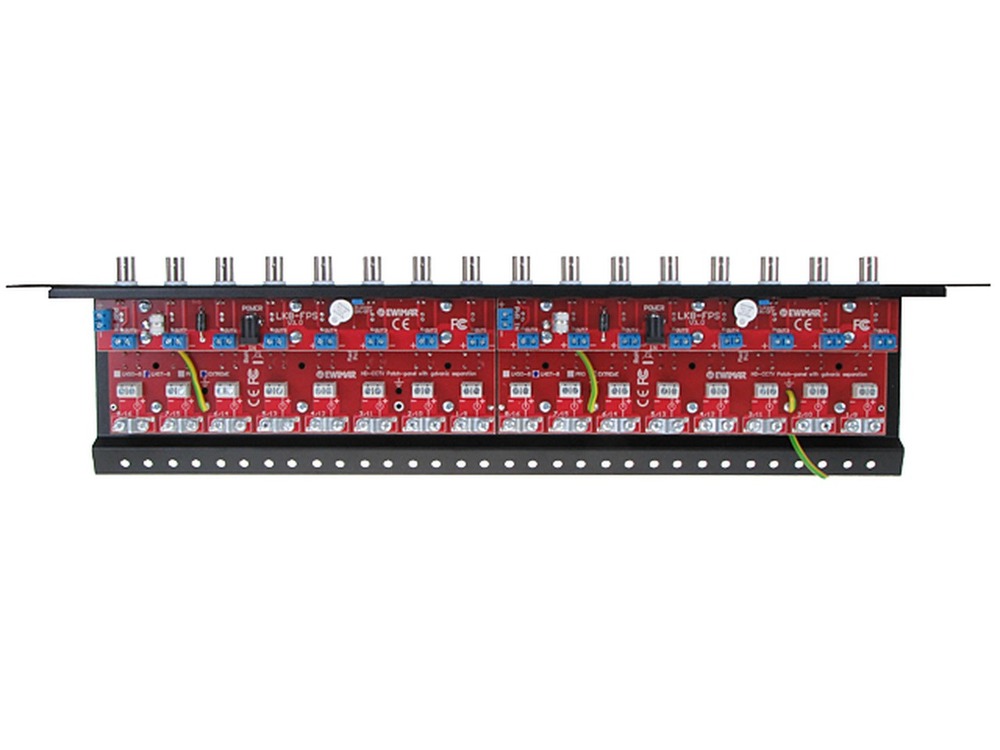

Separowany konwenter LHST-16R-EXT EWIMAR

 Separowany konwenter LHST-16R-EXT EWIMAR  to 16-kanałowy panel instalacyjno-zabezpieczający, montowany w szafie Rack 19", zintegrowany z wysokiej jakości konwerterami (transformatorami) dla skrętki UTP. Dedykowany jest do instalacji telewizji przemysłowej wysokiej rozdzielczości, opartych na standardach HD-CVI, AHD oraz HD-TVI. Stanowi wielofunkcjonalne urządzenie, ułatwiające podłączanie i układanie dużych ilości przewodów koncentrycznych a także zabezpieczenie instalacji przed skutkami przepięć i wyładowań atmosferycznych.

Organizer przewodów - ułatwia podłączanie przewodów koncentrycznych bez konieczności zaciskania złącz BNC oraz pozwala na mocne i trwałe ich przymocowanie, co chroni je przed utratą połączenia lub przypadkowym wyrwaniem.

Zabezpieczenie przeciwprzepięciowe - chroni urządzenia odbiorcze (rejestratory DVR) przed skutkami wyładowań atmosferycznych, przepięć i działań sabotażowych. Wbudowane ochronniki gazowe z systemem odprowadzania ładunku chronią instalacje CCTV przenikaniem ładunków przepięciowych do urządzeń, dodatkowo każdy każdy obwód Video zabezpieczony jest przed wzrostem napięcia pomiędzy poszczególnymi żyłami przewodu.

Separator galwaniczny - każdy kanał Video został wyposażony jest w pasywny separator galwaniczny, izolujący kamery od urządzeń odbiorczych (rejestratorów DVR). Jest to najbardziej skuteczna forma ochrony tych urządzeń przed wpływem efektu pętli mas, która może występować gdy zainstalowane są na konstrukcjach metalowych lub zasilane są z różnych źródeł prądu. Efekt pętli mas powoduje widoczne zakłócenia w obrazie a w skrajnych przypadkach doprowadza do uszkodzenia kamer lub rejestratorów. Duży impuls prądowy pętli mas powstaje również w czasie wyładowań atmosferycznych i separator galwaniczny skutecznie ogranicza ryzyko uszkodzeń.

Pasywny konwerter na skrętkę - wbudowany wysokiej jakości konwerter na skrętkę UTP, dopasowuje impedancję  do przewodu koncentrycznego 75 Ohm. Przesyłanie sygnału Video HD za pomocą skrętki, zmniejsza koszty instalacji CCTV bez widocznej utraty jakości obrazu. Panel współpracuje z dostępnymi w firmie Ewimar prostymi, pasywnymi konwerterami 1-kanałowymi TR-1F-HD a także z modelami wyposażonymi w skuteczne zabezpieczenia przeciwprzepięciowe: HDT-1F-PRO i HDT-1F-EXT a także z panelami wielo-kanałowymi serii LHD i FKT-HD.

Wbudowane bezpieczniki MOSFET - wysoka skuteczność ochrony przeciwprzepięciowej została uzupełniona przez innowacyjne bezpieczniki MOSFET, rozłączające obwód wejściowy w czasie 1μS w momencie przekroczenia dopuszczalnego prądu udarowego o 1mA. Zabezpieczają one dławiki wbudowanych separatorów przed uszkodzeniem przez przepływ dużego natężenia prądu (zwarcie do linii zasilającej, duże wartości przepięć) - po ustaniu zagrożenia połączenie jest przywracane również w ciągu 1μS.

Patch panel połączeniowy - wszystkie sygnały Video przechodzące przez LHST, wyprowadzone są za pomocą wysokiej jakości gniazd BNC. Połączenia z urządzeniami odbiorczymi (rejestratorami DVR) wykonywane są za pomocą patch-cordów BNC, co umożliwia łatwie przełączanie źródła sygnału pomiędzy poszczególnymi kanałami Video. Aby zapewnić trwałe i stabilne połączenia, zalecane jest używanie patch-cordów wysokiej jakości - dostępne również w ofercie Ewimar.

Dystrybutor zasilania - opcjonalnie zamontowana płyta LKO-FPS dostarcza zasilanie indywidualne do poszczególnych kamer przez oddzielne bezpieczniki automatyczne. Chroni to system CCTV przed całkowitą neutralizacją, przez zwarcie linii zasilania w jednym z dowolnych z kanałów. Stan zasilania poszczególnych kanałów sygnalizowany jest przez diody LED a w momencie załączenia zwarcie dodatkowo załączany jest sygnalizacja dźwiękowa. Stworzony w ten sposób centralny system zasilania może być łatwo wyposażony w układ awaryjnego zasilania w oparciu o zasilacz buforowy. Zasilacz stosowany z płytą FPS powinien mieć zapas wydajności prądowej minimum 50% poboru nominalnego, aby w momencie wystąpienia zwarcia nie powodowało to jego wyłączania się (dotyczy zasilaczy impulsowych).

Uproszczony schemat blokowy
