RM5-12V-4P

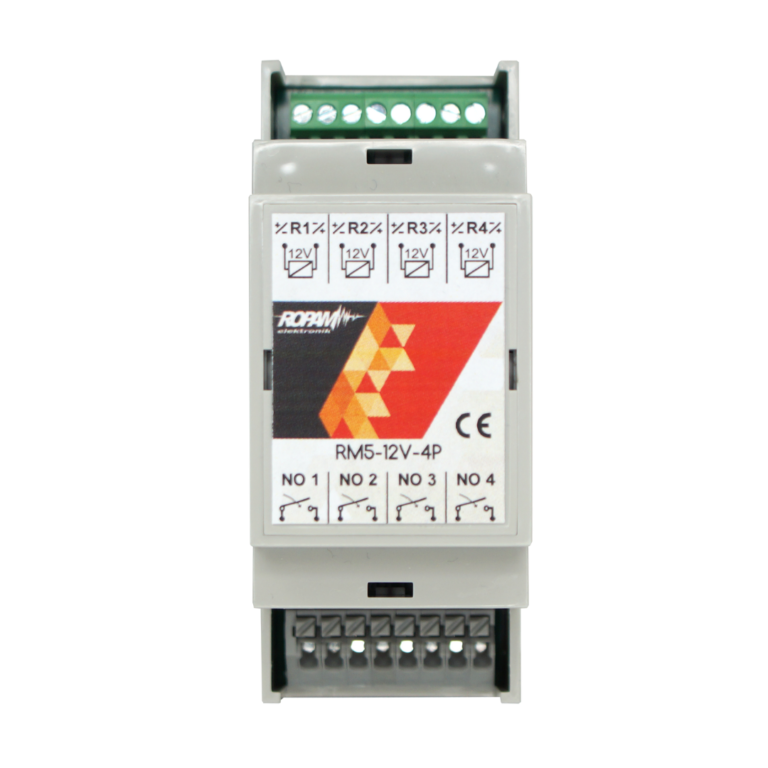

Moduł przekaźnika na szynę DIN 2M, RM5-12V-4P 4xNO, cewka 12Vdc, SPDT, Ropam

ROPAM RM5-12V-4P – 4-kanałowy moduł przekaźnikowy 12V DC na szynę DIN TH35

RM5-12V-4P to czterokanałowy moduł przekaźnikowy przeznaczony do sterowania urządzeniami elektrycznymi za pomocą wyjść tranzystorowych typu OC/NPN. Urządzenie zostało zaprojektowane do montażu na szynie DIN TH35 i znajduje zastosowanie w systemach automatyki budynkowej, alarmowych oraz sterowania urządzeniami wykonawczymi.

Moduł wyposażono w cztery niezależne przekaźniki z zestykami NO (normalnie otwartymi), co umożliwia jednoczesne sterowanie wieloma obwodami, zarówno w instalacjach niskonapięciowych, jak i 230 V AC. Zastosowane zabezpieczenie przeciwprzepięciowe zwiększa niezawodność pracy i chroni elektronikę sterującą.

Najważniejsze cechy

• 4 niezależne kanały przekaźnikowe (4× NO)
• Sterowanie poprzez wyjścia tranzystorowe OC/NPN
• Napięcie sterowania cewki: 10–14 V DC
• Obciążalność styków: do 5 A / 250 V AC
• Wbudowane zabezpieczenie przeciwprzepięciowe
• Wymienne przekaźniki w podstawkach
• Sygnalizacja pracy LED
• Montaż na szynie DIN TH35 (2 moduły)
• Złącza śrubowe oraz sprężynowe (WAGO)

Funkcjonalność

RM5-12V-4P umożliwia sterowanie wieloma urządzeniami elektrycznymi z jednego modułu, co znacząco upraszcza instalację i rozbudowę systemów automatyki. Dzięki separacji galwanicznej pomiędzy cewką a stykami, moduł zapewnia bezpieczną integrację z centralami alarmowymi, modułami GSM oraz sterownikami automatyki.

• Sterowanie oświetleniem i urządzeniami elektrycznymi
• Automatyka bram i rolet
• Integracja z centralami alarmowymi i systemami GSM
• Sterowanie obwodami HVAC i wentylacji
• Zastosowania w automatyce domowej i przemysłowej

Parametry techniczne

• Liczba kanałów: 4
• Typ styków: 4 × NO
• Napięcie sterujące: 12 V DC (10–14 V DC)
• Pobór prądu: ok. 20 mA / kanał
• Maksymalne napięcie przełączane: 250 V AC / 30 V DC
• Obciążalność: 5 A (AC1)
• Maks. moc w AC3: 150 W (silnik jednofazowy)
• Izolacja galwaniczna: tak
• Montaż: szyna DIN TH35
• Wymiary: 2 moduły DIN (ok. 37–58 × 90 × 36–58 mm zależnie od wersji)

Zastosowanie

ROPAM RM5-12V-4P znajduje zastosowanie w systemach automatyki budynkowej, instalacjach alarmowych oraz przemysłowych, gdzie wymagane jest niezawodne sterowanie wieloma obwodami przy użyciu sygnałów niskoprądowych. To praktyczne rozwiązanie dla instalatorów poszukujących kompaktowego i elastycznego modułu przekaźnikowego.
