RM5-24V-4P

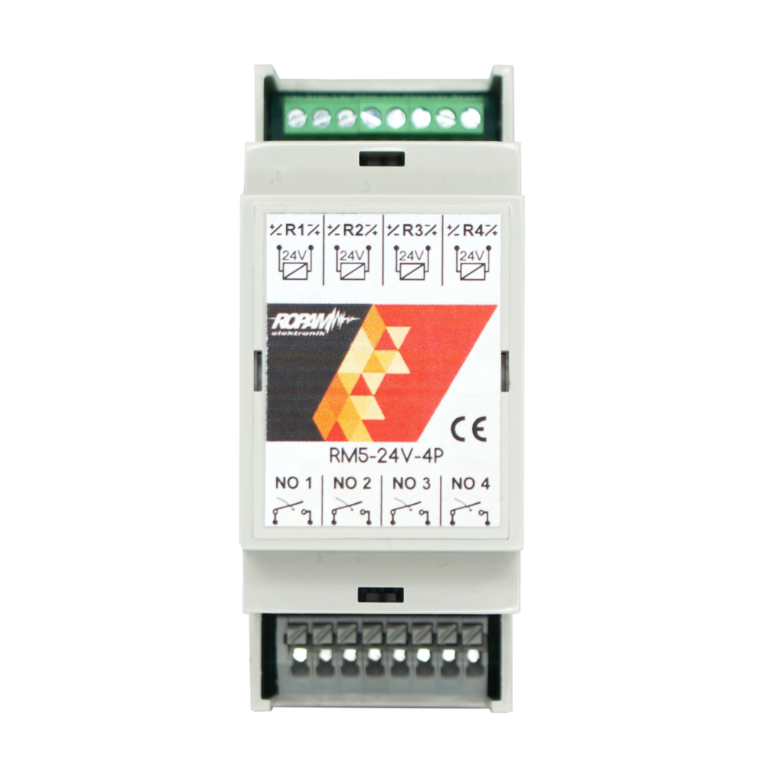

Moduł przekaźnika na szynę DIN 2M, RM5-24V-4P 4xNO, cewka 24Vdc, SPST, Ropam

ROPAM RM5-24V-4P – 4-kanałowy moduł przekaźnikowy 24V DC na szynę DIN TH35

RM5-24V-4P to profesjonalny moduł przekaźnikowy wyposażony w cztery niezależne przekaźniki NO, przeznaczony do sterowania urządzeniami elektrycznymi za pomocą wyjść tranzystorowych OC/NPN. Konstrukcja przeznaczona do montażu na szynie DIN TH35 sprawia, że moduł doskonale sprawdza się w systemach alarmowych, automatyce budynkowej, sterowaniu bramami oraz instalacjach przemysłowych.

Dzięki czterem niezależnym kanałom możliwe jest jednoczesne sterowanie wieloma urządzeniami wymagającymi styków bezpotencjałowych lub napięcia 230 V AC. Moduł wyposażono w zabezpieczenie przeciwprzepięciowe oraz wymienne przekaźniki osadzone w podstawkach, co ułatwia serwisowanie i zwiększa niezawodność pracy.

Najważniejsze cechy

• 4 niezależne przekaźniki NO (normalnie otwarte)
• Sterowanie poprzez wyjścia tranzystorowe OC/NPN
• Napięcie wyzwalania: 24 V DC
• Obciążalność styków: 5 A / 250 V AC
• Wbudowane zabezpieczenie przeciwprzepięciowe
• Wymienne przekaźniki w podstawkach
• Sygnalizacja LED stanu pracy
• Złącza śrubowe oraz sprężynowe WAGO
• Obudowa na szynę DIN TH35 o szerokości 2 modułów

Funkcjonalność

RM5-24V-4P umożliwia sterowanie urządzeniami zasilanymi napięciem 230 V AC oraz obwodami wymagającymi bezpotencjałowych styków przekaźnikowych. Cztery niezależne kanały pozwalają na realizację rozbudowanych funkcji automatyki przy zachowaniu pełnej separacji obwodów sterujących i wykonawczych.

• Sterowanie automatyką bramową
• Integracja z centralami alarmowymi i modułami GSM
• Sterowanie oświetleniem i urządzeniami elektrycznymi
• Obsługa systemów HVAC i wentylacji
• Realizacja funkcji automatyki budynkowej i przemysłowej

Parametry techniczne

• Liczba kanałów: 4
• Typ styków: 4 × NO (normalnie otwarte)
• Napięcie sterujące: 24 V DC
• Maksymalne napięcie przełączane: 250 V AC / 30 V DC
• Obciążalność styków AC1: 5 A
• Obciążalność AC3: 150 W (silnik jednofazowy)
• Obciążalność DC1: 5 A
• Sygnalizacja LED: tak
• Montaż: szyna DIN TH35
• Wymiary obudowy: 37 × 90 × 58 mm
•

Zastosowanie

ROPAM RM5-24V-4P znajduje zastosowanie w systemach alarmowych, automatyce budynkowej i przemysłowej, gdzie wymagane jest niezawodne sterowanie wieloma urządzeniami za pomocą wyjść tranzystorowych. Dzięki montażowi na szynie DIN oraz czterem niezależnym kanałom stanowi praktyczne rozwiązanie dla profesjonalnych instalacji sterowania i automatyki.
