AGATE

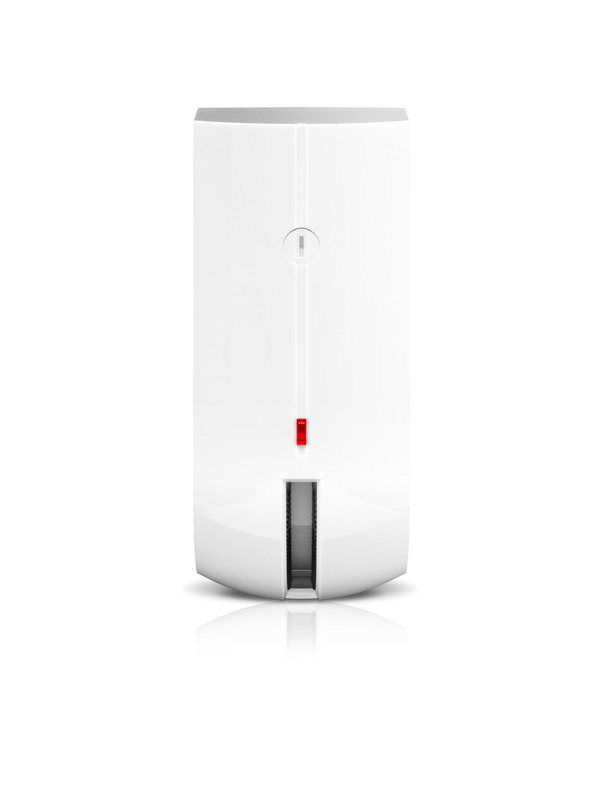

Czujnik kurtynowy AGATE Satel

Technologia dualna w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie oferuje poprawną pracę w szerokim zakresie temperatur: od -40°C do +55°C, a zmiany temperatury otoczenia są automatycznie kompensowane.

Czujka kurtynowa AGATE charakteryzuje się wąskim kątem detekcji wynoszącym 10 stopni i zasięgiem 14 m. Na takiej odległości pole detekcji (kurtyna) ma szerokość ok. 1 m. Czułość torów detekcji regulowana jest za pomocą dwóch niezależnych potencjometrów umieszczonych na płytce elektroniki.

Wyjątkowa jest także obudowa urządzenia, do produkcji której wykorzystano technologię wtrysku dwukomponentowego. Dzięki temu powstała bryzgoszczelna konstrukcja o klasie szczelności IP54, zapewniająca elektronice AGATE ochronę przed szkodliwymi zjawiskami atmosferycznymi. Obudowa czujki cechuje się także dużą wytrzymałością mechaniczną i odpornością na promieniowanie UV.

Konstrukcja czujki AGATE umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Możliwy jest także montaż z zastosowaniem specjalnego uchwytu kątowego (stałe nachylenie 90°). Przy instalacji czujki we wnętrzu budynku można wykorzystać także regulowane uchwyty BRACKET A oraz BRACKET B.

Gdy wymagane jest odsunięcie czujki od ściany, na odległość nawet kilkunastu centymetrów, warto skorzystać z modułowego uchwytu BRACKET E. Szczególnie, jeśli w sąsiedztwie urządzenia znajduje się rynna lub lampa, które mogą ograniczać pełen zasięg pola detekcji czujki. Specjalna wkładka przeznaczona dla czujek AGATE / AOCD-260 umożliwia ich montaż również przy użyciu uchwytów BRACKET A i BRACKET B (zalecanych do montażu wewnątrz budynku).

Wszystkie wymienione uchwyty przystosowane są do montażu ściennego i sufitowego. Ponadto BRACKET E i BRACKET B posiadają zamkniętą konstrukcję, która ułatwia ukrycie przewodu, a tym samym poprawę ogólnej estetyki instalacji.

Charakterystyka:

• dwa tory detekcji: PIR i mikrofalowy
• aktywny antymasking IR realizowany w zastosowaniach wewnętrznych
• bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54
• ochrona sabotażowa przed otwarciem i oderwaniem od podłoża
• konfiguracja czułości torów detekcji przy pomocy potencjometrów na PCB
• niski pobór prądu
• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem:uchwytu kątowego
• regulowanego uchwytu BRACKET Aregulacja kąta pochylenia w zakresie ok. 30°
• regulacja kąta obrotu w zakresie 90°
• możliwość montażu czujki do ściany lub sufitu
• regulowanego uchwytu BRACKET Bwewnętrzny kanał do prowadzenia przewodu
• całkowicie zamknięta konstrukcja poprawiająca estetykę instalacji
• regulacja kąta pochylenia w zakresie ok. 30°
• regulacja kąta obrotu w zakresie 90°
• możliwość montażu czujki do ściany lub sufitu
• uchwytu dystansowego BRACKET E
  • BRACKET E-1 (GY) – korpus do mocowania uchwytu wkładki BRACKET E-2A
  • BRACKET E-2A (GY) – wkładka do mocowania czujek kurtynowych AGATE, również na uchwycie BRACKET A lub BRACKET B
  • BRACKET E-3 (GY) – dystans (wysokości 30 mm) umożliwiający odsunięcie czujki od ściany lub sufitu
  • BRACKET E-4 (GY) – podstawa (wysokości 20 mm)
  • BRACKET E-6 – czujnik sabotażowy (1 przełącznik NO/NC, długość przewodów 50 cm)





Czujki kurtynowe charakteryzują się wąskim kątem detekcji oraz dużym zasięgiem działania – wynoszą one odpowiednio: 10° i 14 m dla AGATE oraz 6° i 10 m dla AOCD-260.
Obszar detekcji czujek ma szerokość nie większą niż 1 m.



Szczelna obudowa

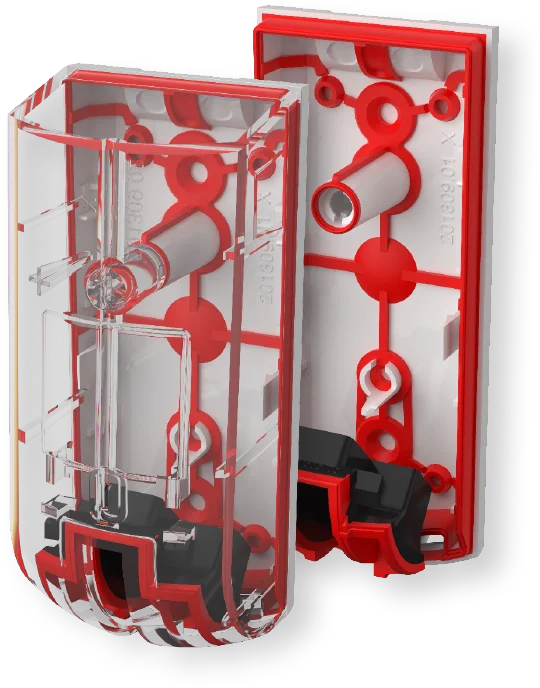

Obudowy czujek powstają w technologii wtrysku dwukomponentowego – z poliwęglanu i elastomeru termoplastycznego. Takie rozwiązanie zapewnia wysoką klasę szczelności IP54, co w praktyce oznacza odporność na pył i zachlapanie oraz ochronę przed dostępem do wnętrza urządzenia przy użyciu, na przykład, drutu.









Łatwy montaż i konfiguracja

W przypadku standardowych zastosowań zaleca się montaż czujki na wysokości 2,4 m, z soczewką skierowaną w dół. Dopuszcza się także inną wysokość, jeśli urządzenie zostanie wykorzystane np. do ochrony okna lub bramy.

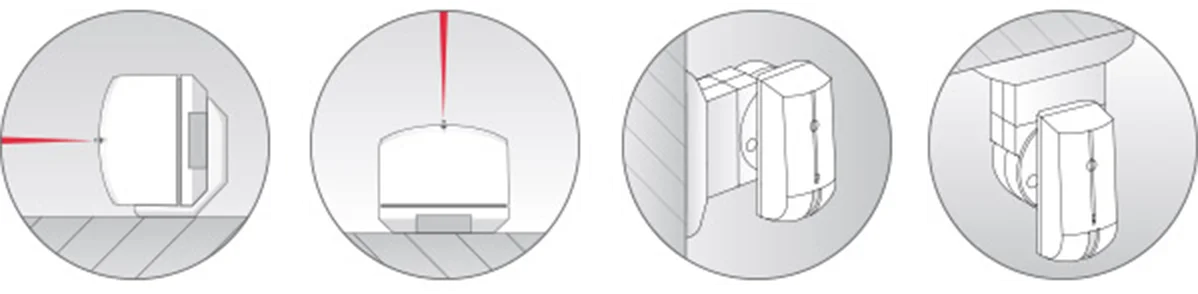

Czujkę można instalować bezpośrednio na płaskim podłożu. Przy zabezpieczaniu ściany budynku z wieloma oknami lepiej wykorzystać dedykowany uchwyt, który pozwala na instalację urządzenia pod stałym kątem 90°.





Gdy wymagane jest odsunięcie czujki od ściany, na odległość nawet kilkunastu centymetrów, warto skorzystać z modułowego uchwytu BRACKET E. Szczególnie, jeśli w sąsiedztwie urządzenia znajduje się rynna lub lampa, które mogą ograniczać pełen zasięg pola detekcji czujki. Specjalna wkładka przeznaczona dla czujek AGATE/AOCD-260 umożliwia ich montaż również przy użyciu uchwytów BRACKET A i BRACKET B (zalecanych do montażu wewnątrz budynku).

Wszystkie wymienione uchwyty przystosowane są do montażu ściennego i sufitowego. Ponadto BRACKET E i BRACKET B posiadają zamkniętą konstrukcję, która ułatwia ukrycie przewodu, a tym samym poprawę ogólnej estetyki instalacji.

Uchwyt dystansowy BRACKET E dostępny jest w kolorze białym oraz szarym.
