HDT-1F-EXT
Konwenter UTP / ochrona przeciwprzepięciowa do kamer AHD, HD-CVI, HD-TVI, HDT-1F-PRO

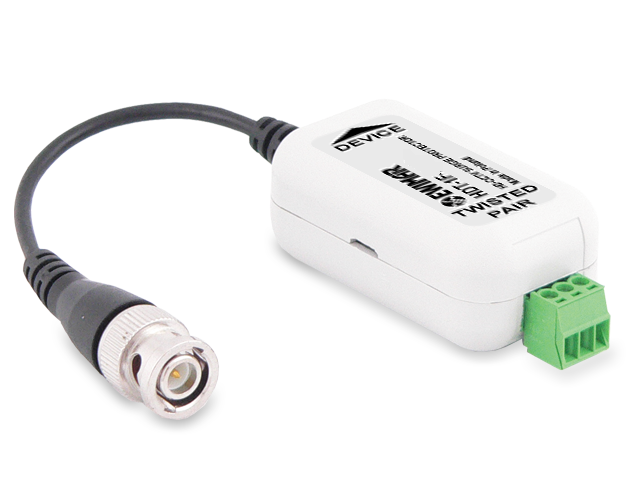

HDT-1F-EXT jest wysokiej klasy konwerterem opartym na transformatorze z rdzeniem amorficznym, dostosowującym impedancję skrętki UTP do przewodu koncentrycznego.

W urządzeniu zastosowano precyzyjnie wykonane złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.
Dedykowany jest do transmisji sygnałów o wysokich częstotliwościach , które wykorzystywane są do transmisji obrazu Video, w standardach AHD, HD-CVI, HD-TVI / Turbo HD, wysokich częstotliwości.

Wykorzystany w konwerterze transformator z  rdzeniem amorficznym, dzięki liniowej charakterystyce pozwala przenosić sygnały do 42Mhz.

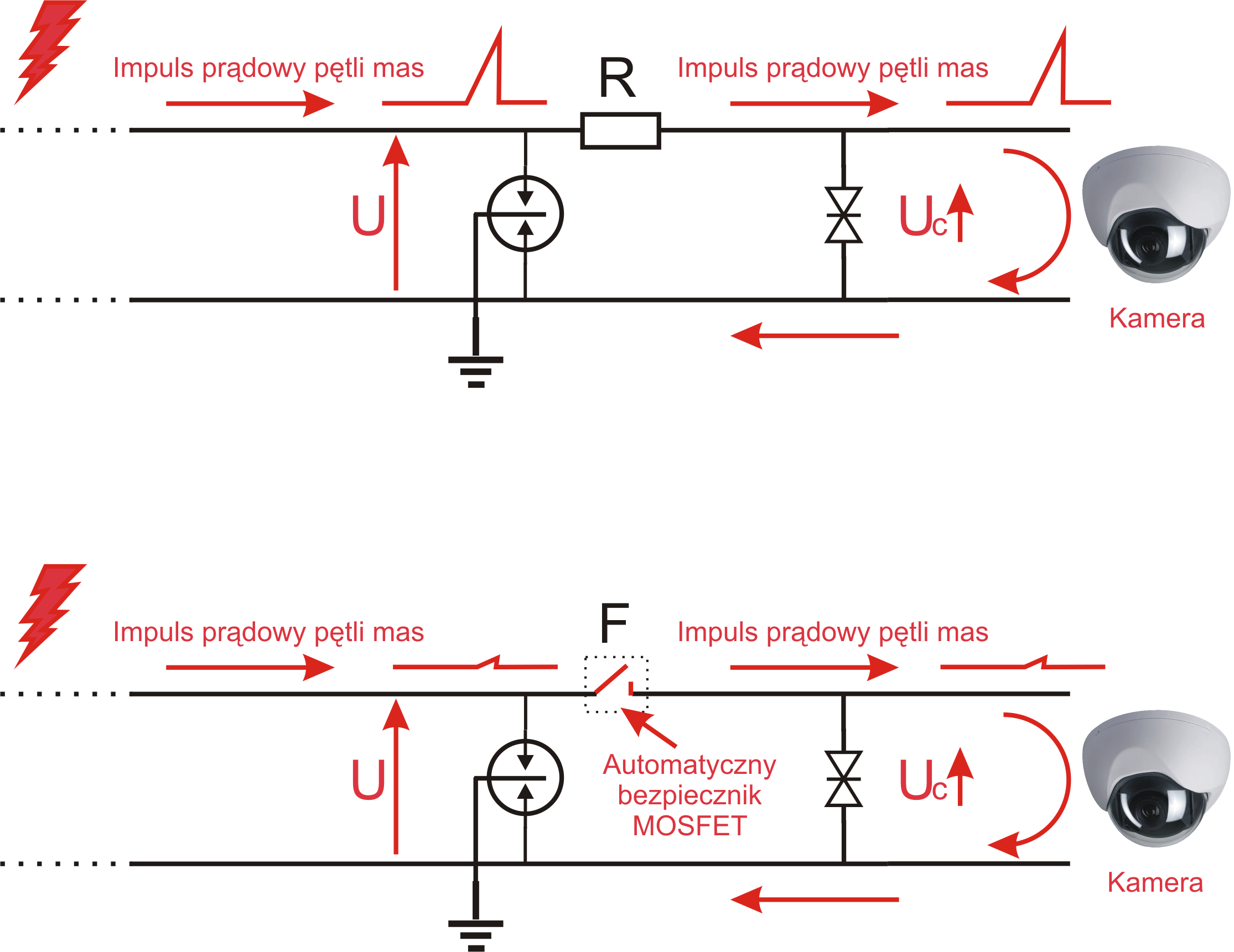

Zabezpieczenie przeciwprzepięciowe, znajdujące sie w konwerterze posiada 3 stopnie ochrony, działające w specjalnie zaprojektowanej kolejności podczas wystąpienia wyładowania atmosferycznego lub innych przepięć, zarówno o wysokim jak i niskim poziomie. W zabezpieczeniu został zastosowany szybki bezpiecznik MOSFET, który monitoruje wartość natężenia prądu. Pojawienie się wartości natężenia prądu powyżej 100mA powoduje, zadziałanie bezpiecznika MOSFET, błyskawicznie rozłącza obwód. Działanie tego typu pozwala ochronić obwody wejściowe urządzeń zabezpieczonych przed uszkodzeniem. W trakcie pracy znamionowej bezpiecznik wprowadza bardzo niską impedancje, dzięki czemu nie ma wpływu na przesyłany sygnał. Podczas normalnej pracy, urządzenie nie jest galwanicznie połączone z uziemieniem, co ogranicza powstawanie szkodliwych pętli mas oraz zakłóceń sygnału HD.
Zabezpieczenie zaczyna działać już w początkowym stadium powstawania przepięcia, sprowadzając ładunek do ziemi; opóźnia to pojawianie się za wysokiego napięcia  na obwodach wejściowych kamer bądź rejestratorów. Do prawidłowego działania zabezpieczenia wymagane jest podłączenie przewodu żółto-zielonego do uziemienia możliwie jak najkrótszą drogą. Prawidłowe zamontowanie urządzenia pozwala zapewnić wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.


Bardzo niska pojemność obwodu (4pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla sygnałów w standardach AHD, HD-CVI i HD-TVI ma kluczowe znaczenie, ponieważ nie powoduje dużych tłumienności.

• Impedancja skrętki UTP: 75 Ohm

• Impedancja dla BNC: 100 Ohm

• Złącze wejściowe (UTP): Gniazdo śrubowe wyjmowane



• Złącze wyjściowe (Urządzenie): Przewód z męskim wtykiem BNC



• Pasmo przenoszenia: 42 MHz

• Tłumienie: 0,2dB

• Zabezpieczenie antyprzepięciowe: 3 - Iskrownik, ochronnik gazowy, transil, bezpiecznik MOSFET

• Ochrona linia-ziemia: Ochronnik gazowy: 90V, 2x10kA @ 8/20uS

• Ochrona linia-linia: Mostek ochronny: 6V, 15A @ 8/20uS

• Maksymalny poziom przepięcia: 4kV

• Pojemność obwodu zabezpieczenia: 4pF

• Zasięg transmisji AHD (max): 320m

• Zasięg transmisji HD-CVI (max): 450m

• Zasięg transmisji HD-TVI (max): 250m

• Temperatura pracy: -40˚C do +60˚C

• Wymiary: 82mm x 24mm x 31mm (bez przewodu)
