CDN-PK

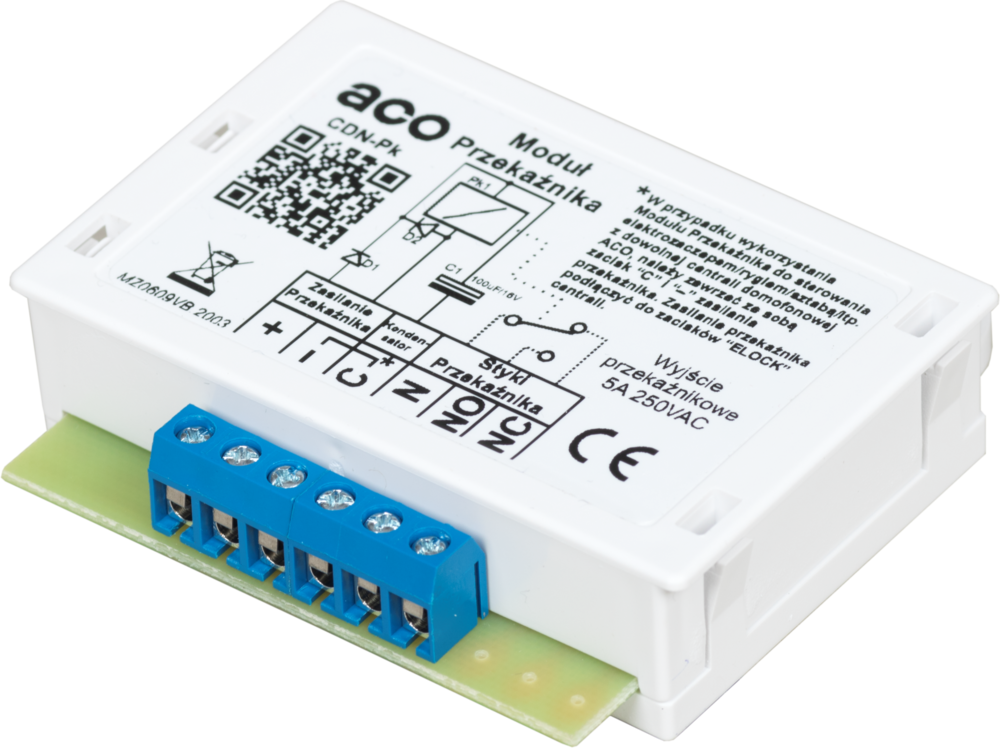

Uniwersalny moduł CDN-PK

Moduł przekaźnika CDN-PK z łatwym podłączeniem za pomocą złącz śrubowych.

Umożliwia między innymi podłączenie zamiast tradycyjnego elektrozaczepu, zwory elektromagnetycznej, sterownika bramy, elektrozaczepu rewersyjnego albo dowolnego innego urządzenia. Posiada wbudowany kondensator, który umożliwia współpracę modułu z urządzeniami ACO, posiadającymi wyjście do podłączenia tylko elektrozaczepu.

W wybranych modelach urządzeń możliwy jest montaż bezpośrednio w ramce lub puszce.Kompatybilny z cyfrowymi centralami z grup: CDNP, Inspiro, Familio P/PV oraz COMO PRO/PRO-A.

– Stosowany:

      –  jako sterownik szlabanu bramy garażowej, itp.

      – w przypadku elektrozaczepu rewersyjnego, zwory elektromagnetycznej itp.

      – w przypadku elektrozaczepu o dużym poborze prądu lub innego urządzenia pobierającego większy prąd niż dozwolone obciążenie centrali/panelu lub                   urządzenie wymagające innych warunków zasilania

– Wymiary (mm): 70,5x71x19,5

– Materiał: obudowa z tworzywa ABS

– Pobór mocy w trybie czuwania: ~ 0,2W

– Zasilanie: 12-15VDC / 16 mA

– Obciążenie prądowe styków przekaźnika 5A

– Posiada jedną parę styków pracujących w trybie NO i NC

– Umożliwia zamianę wyjścia do podłączenia elektrozaczepu na wyjście przekaźnikowe

– Umożliwia podłączenie m.in.. zwory elektromagnetycznej, elektrozaczepu tradycyjnego jak i rewersyjnego

– Zabezpieczenie przed przepięciami z cewki przekaźnika poprzez zabezpieczenie diodą

– Zastosowany przekaźnik o podwyższonej szczelności

– Łatwość podłączenia za pomocą złącz śrubowych

Schemat

Wymiary
