IPUPS-17-11-R5U0

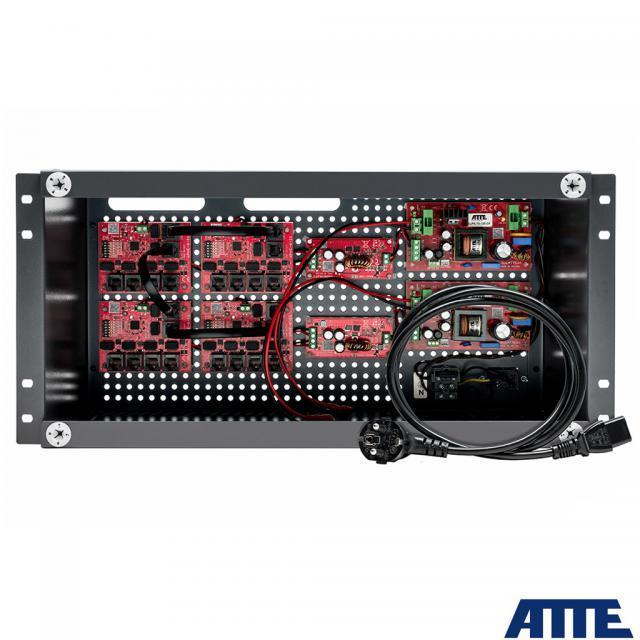

Zestaw buforowy do 17 kamr IP IPUPS-17-11-R5U0 ATTE

Zestaw buforowy do 17 kamer IP, w obudowie RACK ABOX-R5U0 (2x AKU 18Ah), zasilacz 144W (2x 72W), switch PoE 18 portowy 10/100Mbps (17xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IPUPS-17-11-R5U0


• możliwość buforowego zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 65W mocy na porcie PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (90%)
• dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii  xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• miejsce na 2 akumulatory 18Ah
• główne przepusty kablowe z tyłu obudowy
• dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
• wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
• grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
• obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
• możliwość zachowania zapasu kabli wewnątrz obudowy

W skład zestawu wchodzą:

• 1x obudowa ABOX-R5U0
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 4x switch xPoE-6-11-OF
• 1x dodatki (4x wsuwka do akumulatora, kabel zasilający, komplet śrub M6 do montażu w szafie RACK)

Przykład zastosowania IPUPS-17-11-R5U0

Uwagi:

• brak akumulatorów w zestawie
• pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL)
• pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH)
• Domyślnie tryb LongRange jest wyłączony
• Zmiana trybów wymaga restartu zasilania
• Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
• Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
• W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
• Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6
• Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

IPUPS-17-11-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 17 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii.

Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m

Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma  możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.


Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
