PIP-2AN / 0,375A

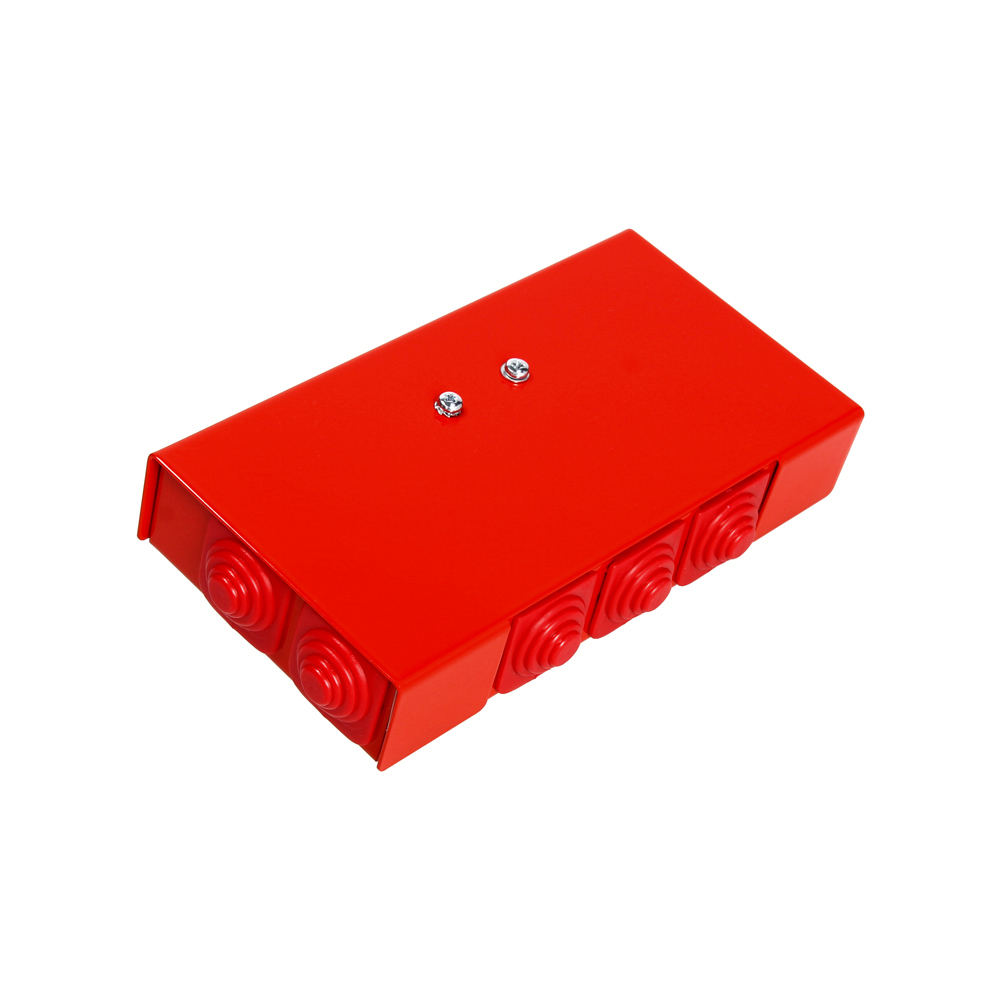

Puszka instalacyjna PIP-2AN / 0,375A W2

Zakres zastosowania

Puszki instalacyjne PIP-2AN stosowane są w systemach sygnalizacji pożaru. Puszki te przeznaczone są do podłączania sygnalizatorów np. typu SA-K5, SA-K6, SA-K7 oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.



Główne zalety:

• puszki posiadają KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH oraz KRAJOWĄ OCENĘ TECHNICZNĄ CNBOP-PIB,
• możliwość zastosowania przewodów o większym przekroju,
• nowe typoszeregi,
• nowa konstrukcja,
• ułatwiony montaż:
• brak docisków (trzymaczy) kabla
• wyrównanie wysokości  „wejścia kabla”  z zaciskiem kostki ceramicznej
• przepusty kablowe wsuwane od góry
• nowa konstrukcja przepustów –  proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu


Opis konstrukcji

Puszka instalacyjna PIP-2AN do systemów pożarowych wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.

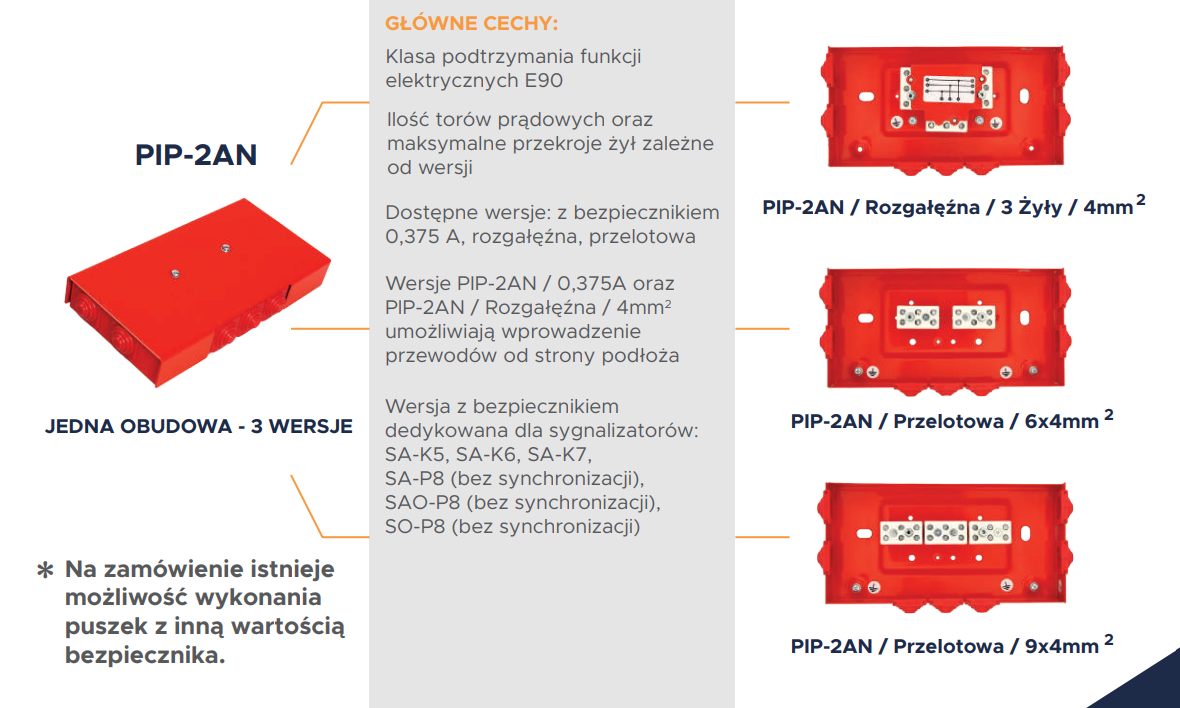

Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. PIP-2AN charakteryzuje się przelotowym prostym lub kątowym sposobem prowadzenia linii sygnalizacyjnej. Schematy przedstawiają możliwości podłączenia przewodów za pomocą puszki instalacyjnej PIP-2AN.

Firma W2 do sygnalizatorów serii SA-K produkuje puszki PIP-2AN z bezpiecznikiem 0,375 A. W zamówieniu klient określa typ i wartość bezpiecznika odpowiedniego dla urządzenia podłączonego przez omawianą puszkę typu PIP. W przypadku braku puszek ze wskazanym bezpiecznikiem na stanie, firma W2 zastrzega sobie prawo do wydłużenia czasu realizacji zamówienia.
