SA-K5

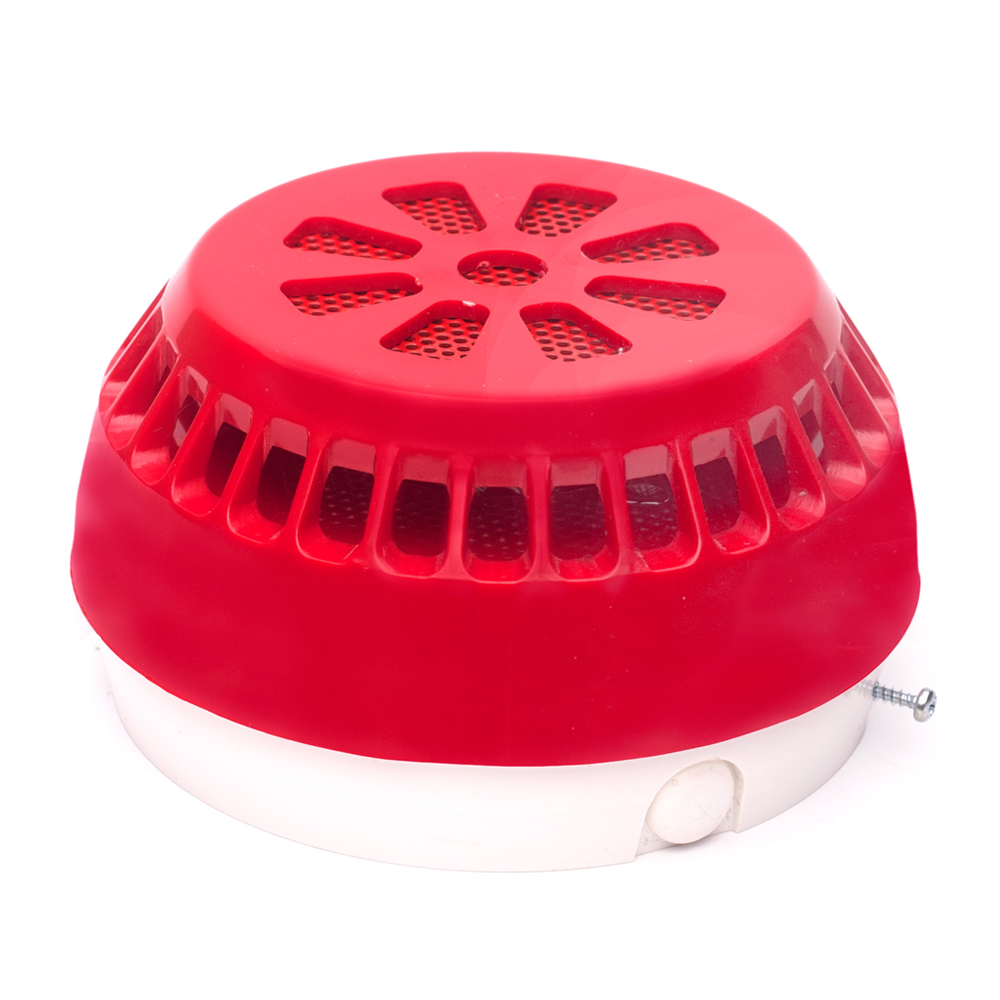

Sygnalizator akustyczny SA-K5 W2

Przeznaczenie

Sygnalizator akustyczny SA-K5 sygnalizuje wystąpienie zagrożenia pożarowego za pomocą sygnału akustycznego wewnątrz budynków. Może służyć również do innych celów zgodnie z typami sygnałów, np. sygnał ISO 8201 służący do alarmowania o złym stanie urządzenia.


Opis konstrukcji

Sygnalizator składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie rodzaju dźwięku. Sygnalizator posiada możliwość wyboru jednego z czterech sygnałów akustycznych. Jako źródło dźwięku zastosowano przetwornik piezoceramiczny. Poprzez zastosowanie wyłącznika sygnału dźwiękowego WSD-1 istnieje możliwość wyłączenia sygnału dźwiękowego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-1AN.

Otwieranie

W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.

Zamykanie

W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki. Następnie należy złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).
