SO-PD11

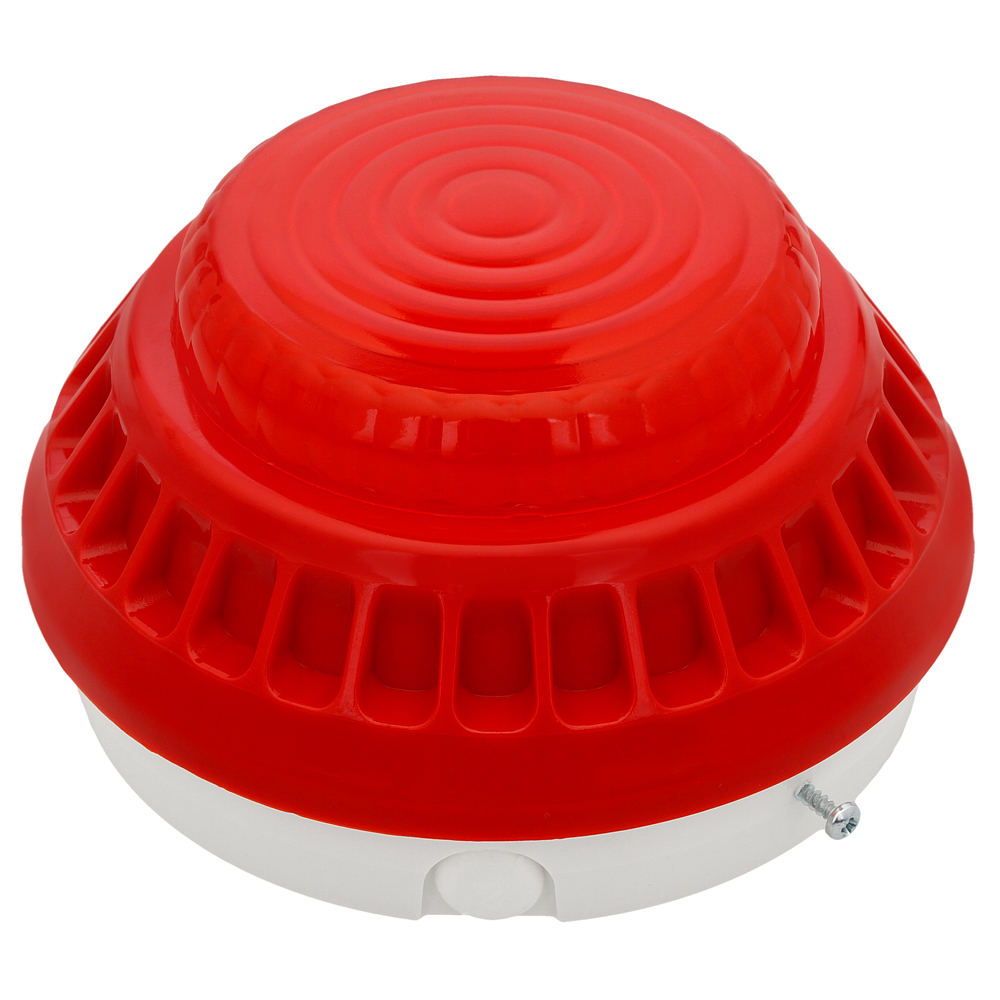

Sygnalizator optyczny SO-PD11 W2


Opis konstrukcji

Sygnalizator składa się z dwóch podstawowych części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie jednej z trzech różnych częstotliwości błysków lub światła ciągłego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-3AN.

Otwieranie

W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.

Zamykanie

W celu zamknięcia sygnalizatora należy dopasować do znaczniki. Następnie należy złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).

Zwora w położeniu:

• Ciągłe: światło ciągłe
• 0,25s: częstotliwość błysków 4 Hz
• 1s: częstotliwość błysków 1 Hz
• 2s: częstotliwość błysków 0,5 Hz
