PTF-61-ECO/POE

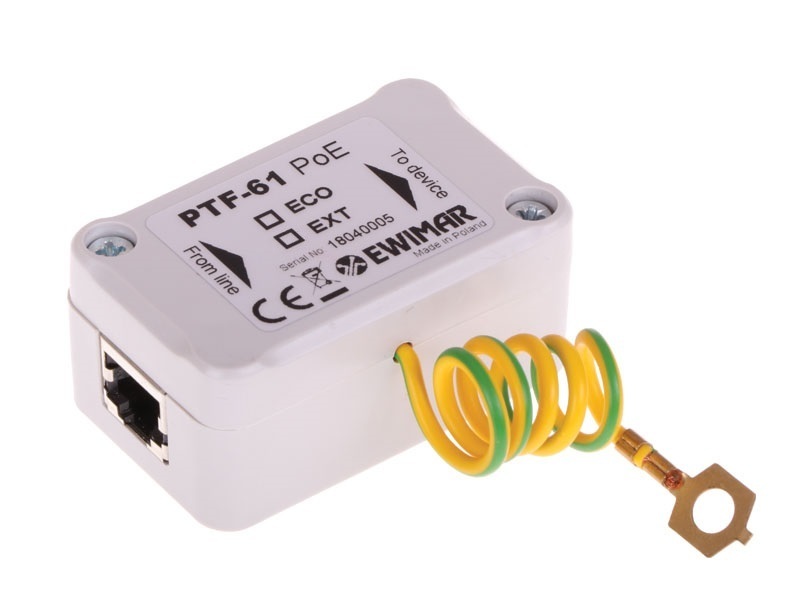

1-kanałowe zabezpieczenie przeciwprzepięciowe serii eco PTF-61-ECO/POE

1-kanałowy ogranicznik przepięć sieci LAN 1GB Gigabit Ethernet, serii Economical, zgodny z sieciami 10Base-T, 100Base-T i 1000Base-T, PTF-61-ECO/PoE

1-kanałowy ogranicznik przepięć sieci serii Economical, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 10Base-T, 100Base-T i 1000Base-T. Wytrzymałość udarowa na poziomie 100A, zapewnia skuteczną ochronę instalacji LAN, której elementy oraz oprzewodowanie znajdują się wewnątrz budynków i są oddalone o innych niechronionych instalacji. Zawiera bezpośrednie odprowadzanie ładunków udarowych do ziemi i eliminację przepięć zaindukowanych wewnątrz par przewodów. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane, specjalny proces ich produkcji i nowoczesne komponenty, pozwoliły uzyskać znakomite parametry transmisji danych.

Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.

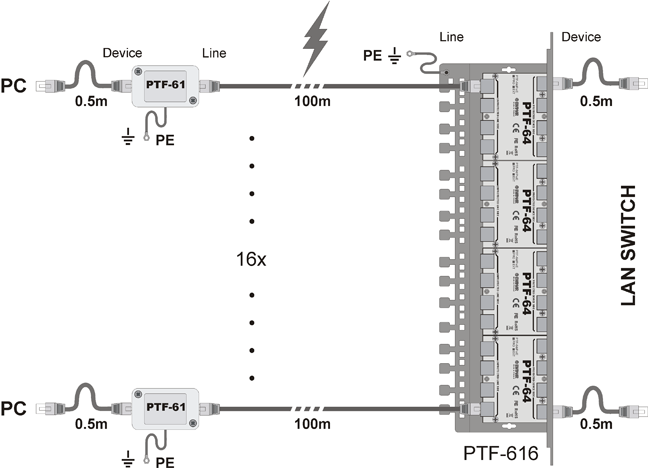

PTF-61-ECO/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę wolnostojącą z możliwością przykręcenia do ściany. Do poprawnej pracy konieczne jest właściwe uziemienie zabezpieczenia za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia.

Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zalecamy zastosowanie zabezpieczeń wielokanałowych serii PTU-6xx lub PTF-6xx.

• Ilość kanałów LAN: 1

• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T, 1000Base-T

• Stosowany z okablowaniem: FTP, UTP dowolnej kategorii

• Złącze wejściowe (strona niechroniona): Gniazdo ekranowane RJ-45

• Złącze wyjściowe (strona chroniona): Gniazdo ekranowane RJ-45

• Napięcie znamionowe DC (linia-ziemia) UN: 90V DC

• Napięcie maks. pracy trwałej (linia-ziemia) UC: 110V DC

• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V

• Prąd znamionowy IN

• 300mA / linię

• Wymiary: 65 x 30 x 40 (mm)

• Zastosowanie: Ochrona urządzeń instalowanych wewnątrz

• Montaż: obudowa wolnostojąca / przykręcana do ściany

• Sposób uziemienia: przewód

• Szczelność obudowy: IP40

• Temperatura pracy: -40ºC~60ºC
