LST-4F

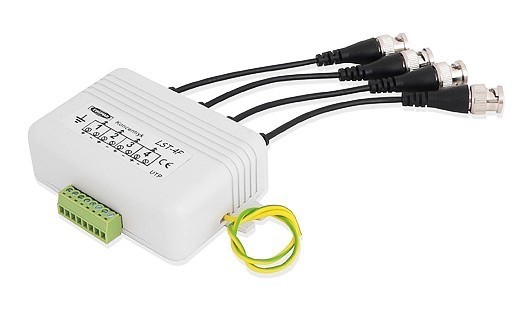

4-kanałowy separator do systemów analogowych z transformatorem i zabezpieczeniem

Separator LST-4F został zaprojektowany do małych instalacji telewizji przemysłowej, w celu ochrony kamer, rejestratorów oraz monitorów Video przed skutkami przepięć oraz wyładowań atmosferycznych.

Separator galwaniczny skutecznie eliminuje zakłócenia w obrazie, powstające w wyniku różnic potencjałów. Występują one w sytuacjach, gdy kamery zainstalowane są na metalowych konstrukcjach (słupy, butynki metalowe) a także w przypadku zasilania poszczególnych kamer z przypadkowych źródeł. Dodatkowy filtr eliminuje interferencje powstające od strony zasilania oraz nagłe skoki potencjałów.

Separator zabezpiecza również kamery i rejestratory przed uszkodzeniem w wyniku nagłego skoku różnicy potencjałów, które zdarzają się podczas wyładowań atmosferycznych i nagłych wyłączeń zasilania. Objawy uszkodzeń w takich przypadkach są zupełnie inne niż podczas przepięcia lub wyładowania atmosferycznego lecz ich skutkiem jest również utrata gwarancji na zainstalowane kamery lub rejestratory.

Cechy główne:
Konwerter UTP na przewód koncentryczny: Zamienia symetryczny sygnał wideo z impedancji skrętki komputerowej 100 Ohm na sygnał dla przewodu koncentrycznego 75 Ohm.
3-stopniowa ochrona przed przepięciami: chroni urządzenia CCTV przed skutkami wyładowań atmosferycznych, przepięć oraz użyciem paralizatorów. 3 stopnie dławienia przepięcia o poziomie do 4kV i prądzie impulsowym do 10000A, skutecznie sprowadzają go do poziomu bezpiecznego dla urządzeń CCTV.
Filtr kompensujący straty w przewodach: Dokonuje korekcji dla wysokich częstotliwości kompensując tłumienie w przewodach. Dzięki temu powyższana jest jakość obrazu w obszarach ostrych krawędzi oraz jakość koloru.
System trwałego mocowania przewodów: Specjalnie zaprojektowana podpórka z otworami, służy do trwałego zamocowania przewodów za pomocą opasek, dzięki czemu wyrwanie przewodu nie jest możliwe, nawet przy użyciu dużej siły.
Precyzyjne gniazda BNC: Wyprowadzenie sygnału odbywa się pomocą precyzyjnych gniazd BNC, wykonywanych metodą CNC.
Dwukierunkowe działanie: Sygnał może być przesyłany w dowolną stronę, dzięki czemu została rozszerzona opcja instalacji po stronie nadawania lub odbioru sygnału.Pełna kompatybilność - Panele serii LST są w pełni kompatybilne z zabezpieczeniami przeciwprzepięciowymi serii LKT oraz SUG, produkowanymi przez firmę EWIMAR.

Do uzyskania pełnej ochrony przed przepięciami, wymagane jest podłączenie uziemienia.

• Pasmo przenoszenia: 20Hz~10MHz
• Separacja: 600V (minimalna)
• Rezystancja izolacji: 100M Ohm
• Tłumienie: 0.5dB
• Zabezpieczenie antyprzepięciowe: 3 - Iskrownik, ochronnik gazowy, transil
• Napięcie rozładowania: 75V, Transil 8,2V
• Prąd rozładowania: 2 x 10kA, Transil: 57A
• Pojemność obwodu zabezpieczenia: <30pF
• Impedancja dla przewodu koncentrycznego: 75 Ohm
• Impedancja dla skrętki UTP: 100 Ohm
• Maksymalna długość przewodów:
  • 300m dla sygnału kolorowego
  •  500m dla sygnału czarno-białego
