EW-485/4/1

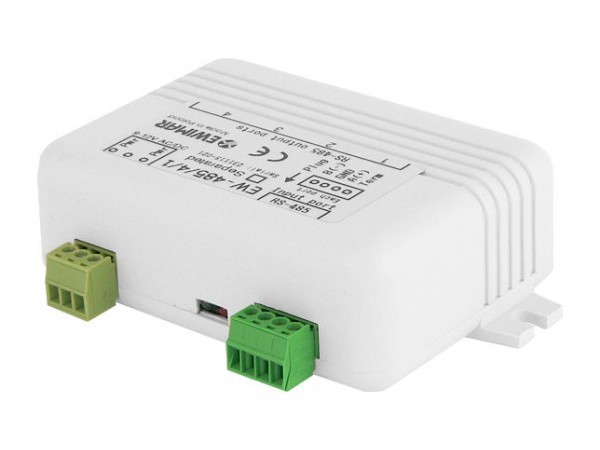

Aktywny wzmacniacz i rozdzielacz magistrali RS-485

Produkt w wersji 2.1

Przeznaczeniem urządzenia jest wzmocnienie oraz rozdzielenie sygnałów telemetrii, wykorzystujących magistralę RS-485. Pakiety trafiające na wejście, są regenerowane i w identycznej postaci rozsyłane na 4 oddzielne wyjścia, co zapewnia 4-krotne zwiększenie długości całej magistrali.

Dystrybutor przeznaczony jest do telewizji przemysłowej oraz 1-kierunkowej transmisji w innych instalacjach, do uzyskania topologii gwiazdy. Uszkodzenie (zwarcie) jednej z gałęzi nie powoduje blokady transmisji na innych gałęziach. Każde wyjście posiada przełączany rezystor terminujący 120Ohm.

Ochrona przeciwprzepięciowa o mocy 600W @ 8/20μs oraz zabezpieczenie przed zwarciem, zapewniają dużą odporność na uszkodzenia urządzeń współpracujących w przypadku wystąpienia przepięć, wyładowań atmosferycznych oraz przypadków wandalizmu.

• Wejścia  RS-485: 1

• Wyjścia  RS-485: 4

• Ilość urządzeń na linii RS-485:  x 32 urządzenia

• Szybkość transmisji: 300bit~1Mbit

• Tryb pracy: 1-kierunkowy (simplex), Wejście -> Wyjście

• Ochrona przeciwprzepięciowa: 600W - każdy port RS-485 i zasilanie

• Złącza: śrubowe, wyjmowane

• Sygnalizacja LED: Zasilanie, transmisja

• Zasilanie: 9~24VDC

• Pobór prądu: 100mA max @ 12VDC

• Obudowa: Wolnostojąca, przykręcana do ściany

• Szczelność: IP40

• Wymiary: 90 x 83 x 33 (mm) ze złączami

• Temperatura pracy: -40°C ~ 60°C
