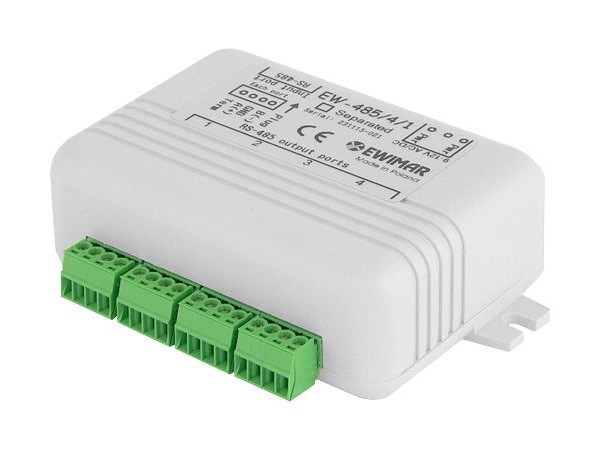

EW-485/4/1/SO
Aktywny wzmacniacz i rozdzielacz magistrali RS-485

Produkt w wersji 2.1

Przeznaczeniem urządzenia jest wzmocnienie oraz rozdzielenie sygnałów telemetrii, wykorzystujących magistralę RS-485. Pakiety trafiające na wejście, są regenerowane i w identycznej postaci rozsyłane na 4 oddzielne wyjścia, co zapewnia 4-krotne zwiększenie długości całej magistrali.

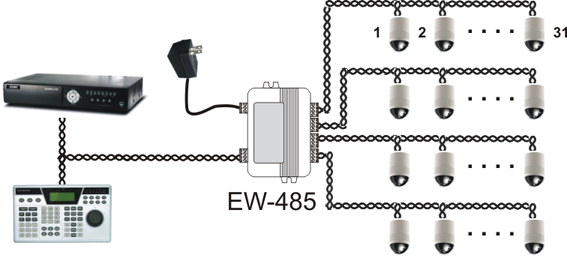

Dystrybutor doskonale sprawdza się w systemach telewizji przemysłowej oraz automatyki przemysłowej do uzyskania topologii gwiazdy, gdzie uszkodzenie (zwarcie) jednej z gałęzi nie powoduje blokady transmisji na innych gałęziach. Każde wyjście posiada przełączany rezystor terminujący 120Ohm.

Separacja galwaniczna chroni poszczególne gałęzie oraz podłączone do nich urządzenia przed skutkami wyładowań atmosferycznych oraz zakłóceń transmisji powstałych w wyniku różnicy potencjałów.

Ochrona przeciwprzepięciowa o mocy 600W @ 8/20μs oraz zabezpieczenie przed zwarciem, zapewniają dużą odporność na uszkodzenia urządzeń współpracujących w przypadku wystąpienia przepięć, wyładowań atmosferycznych oraz aktów wandalizmu.

• Wejścia  RS-485: 1

• Wyjścia  RS-485: 4

• Ilość urządzeń na linii RS-485: 4 x 32 urządzenia

• Szybkość transmisji: 300bit~500kbit

• Tryb pracy: 1-kierunkowy (simplex), Wejście -> Wyjście

• Izolacja galwaniczna: 1kV DC

• Ochrona przeciwprzepięciowa: 600W - każdy port RS-485 i zasilanie

• Złącza: śrubowe, wyjmowane

• Sygnalizacja LED: Zasilanie, transmisja

• Zasilanie: 9~24V DC

• Pobór prądu: 150mA max @ 12VDC

• Obudowa: wolnostojąca, przykręcana do ściany

• Szczelność: IP40

• Wymiary: 90 x 83 x 33 (mm) ze złączami

• Temperatura pracy: -40°C ~ 60°C\
