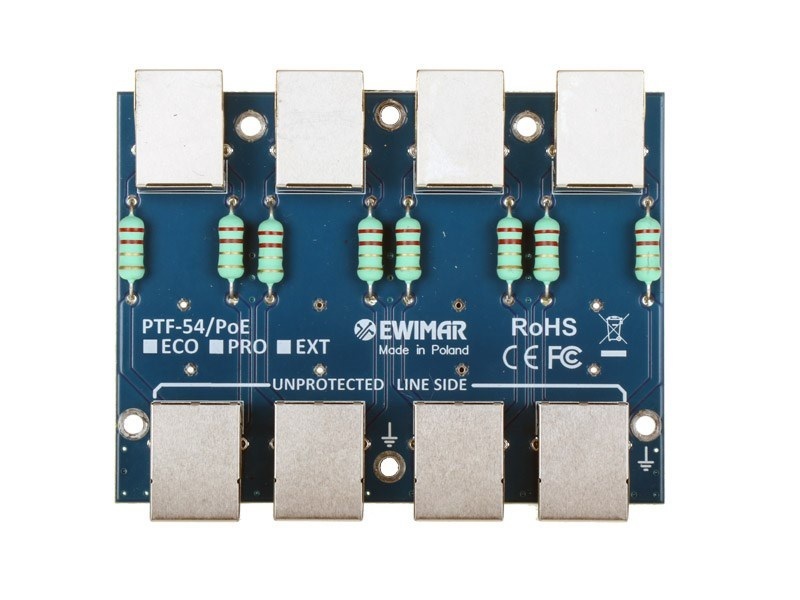

PTF-54-EXT/POE
Moduł 4-kanałowego zabezpieczenia przeciwprzepięciowego LAN

4-kanałowy moduł zabezpieczenia przeciwprzepięciowego PTF-54-EXT/PoE, do budowy modułowych zabezpieczeń przeciwprzepięciowych do sieci LAN 100Mbit.

Kompatybilny jest z Ethernet 10Base-T oraz 100Base-T. Dedykowany do ochrony urządzeń, zainstalowanych na zewnątrz i na konstrukcjach metalowych.
Moduły serii PTF-54-EXT to moduły zabezpieczające, posiadające najwyższą skuteczność ochronną dzięki technologii MOSFET. Zostały skonstruowane do ochrony przeciwprzepięciowej urządzeń LAN, instalowanych na zewnątrz, na konstrukcjach metalowych lub na słupach oraz w środowisku przemysłowym, gdzie oprócz typowych przepięć występują również wysokie różnice potencjałów pomiędzy lokalnymi punktami uziemienia.

Zastosowane bezpieczniki MOSFET w bardzo krótkim czasie odłączają obwody strony chronionej od strony niechronionej, powodując odprowadzanie maksymalnej ilości udaru do ziemi, przez co napięcie otrzymywane przez chronione urządzenia jest o kilkukrotnie mniejszej wartości niż w przypadku rozwiązań konwencjonalnych. Ponadto eliminowane są wszelkie impulsy wyrównawcze, powstające pomiędzy podłączonymi urządzeniami LAN w momencie wyładowań oraz załączania się agregatów, UPS-ów lub maszyn przemysłu ciężkiego.

Podobnie jak seria PRO, posiadają podwyższoną wytrzymałość udarową dla każdej żyły przewodu. Bezpośrednie odprowadzanie dużych ładunków bez elementów pośredniczących (zapętlenia przez transformatory lub sprzęganie przez układy diodowe), zapewniają łączną ochronę na poziomie 2,5kA na żyłę przewodu.

W porównaniu do poprzednich serii, znacznie zostały poprawione parametry transmisyjne i wytrzymałościowe dla długookresowych odciążeń prądowych. Obwody drukowane z kontrolą impedancji oraz lepszej jakości gniazda RJ-45, zapewniają mniejsze przesłuchy i tłumienia linii transmisyjnych a nowe rozwiązania oraz komponenty dostarczają poprawną obsługę i ochronę PoE do 60W (HiPoE).

Na bazie modułów PTF-54-EXT/PoE, można budować systemy ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, służą one do ochrony między innymi komputerów, switchy, sterowników PLC, systemów telewizji przemysłowej i innych urządzeń zainstalowanych na uziemionych konstrukcjach metalowych.

Dodatkowym wyposażeniem są obwody chroniące urządzenia zasilane przez pasywne lub aktywne linie PoE, gdzie uszkodzenie może powstać w wyniku zaindukowanych prądów udarowych w trakcie wyładowania atmosferycznego, ale także w wyniku uszkodzenia się zasilacza PoE. Moduły serii PTF-54 współpracują z zasilaniem PoE w wielu standardach IEEE, w tym: 802.3af, 802.3at oraz 802.3bt - typ 3 (HiPoE, UPOE). Technologia MOSFET nie jest używana w obwodach PoE, jeżeli jest ona również konieczna, należy zastosować system PTF-64 - dedykowany do sieci Gigabit Ethernet

Moduł zabezpieczenia kompatybilny jest z sieciami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem UTP lub FTP, kategorii 5, 5e, 6 oraz 6a  - dzięki zastosowaniu ekranowanych gniazd zapewnia pełną kontynuację ekranu przewodów. Ze względu na wykorzystanie wyłącznie do zasilania PoE, pary 4,5 i 7,8 zostały pogrupowane - moduł nie może być elementem biorącym w udziału w pomiarach parametrów okablowania. Do instalacji wymagających pomiarów z udziałem ochronników zaleca się produkty PTF-64.

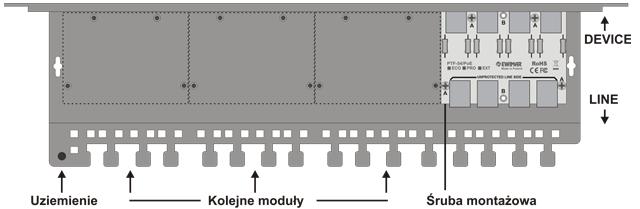

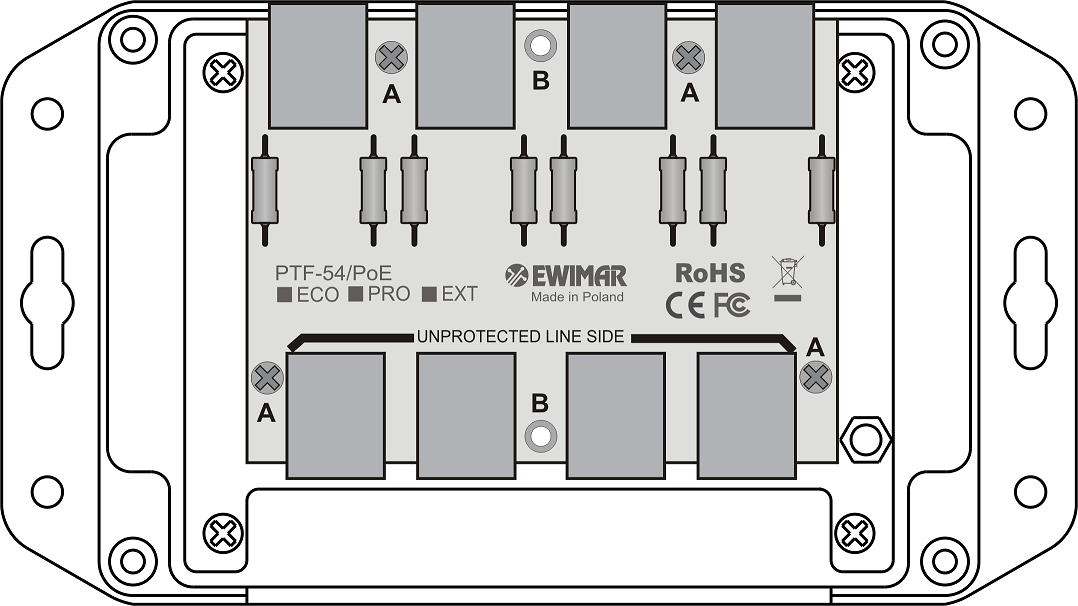

Moduł przeznaczony jest do montażu w obudowach plastikowych PTU/PTF-5-BOX (1szt) oraz w panelach PTU/PTF-5-RACK (do 4 szt), tworząc kompletne wielokanałowe systemy ochronne. Stosując moduły różnych modeli w jednym panelu, uzyskujemy systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym.

Uziemienie modułu PTF-54 odbywa się za pomocą śrub montażowych obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.

Strona chroniona oraz niechroniona wyposażone są w gniazda RJ-45, dlatego moduły mogą być łączone z innymi patch panelami, stanowiącymi zakończenia przewodów LAN. Nie należy stosować jednak standardowych patch paneli ze złączami LSA (Krone), ponieważ wytrzymałość ich obwodów drukowanych jest bardzo mała i w momencie przepięcia istnieje ryzyko, że zostaną one uszkodzone.

• Ilość kanałów LAN: 4
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T
• Stosowany z okablowaniem: FTP, UTP dowolnej kategorii
• Złącze wejściowe (strona niechroniona): Gniazdo ekranowane RJ-45
• Złącze wyjściowe (strona chroniona): Gniazdo ekranowane RJ-45
• Ilość stopni ochronnych: 3 (GDT, MOSFET, TVS)
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
• Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła: 2,5kA (max)
• Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC
• Wymiary: 100 x 80 x 18 (mm)
• Zastosowanie: ochrona urządzeń instalowanych wewnątrz / na zewnątrz
• Sposób montażu: PTU/PTF-5-RACK, PTU/PTF-5-BOX lub PTU/PTF-5-BOX-DIN
• Sposób uziemienia: śruby montażowe
• Temperatura pracy: -40ºC~60ºC
