SUG-7 / 24VAC

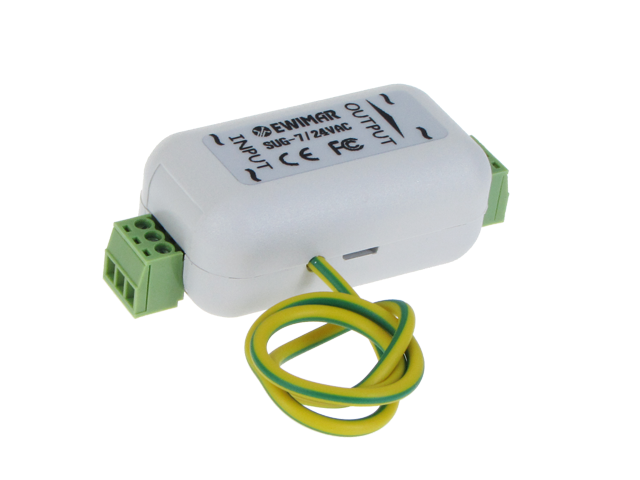

Zabezpieczenie przeciwprzepięciowe SUG-7 / 24VAC EWIMAR

Zabezpieczenie przeciwprzepięciowe SUG-7 / 24VAC EWIMAR

SUG-7/24VAC - Zabezpieczenie napięcia zmiennego 24V, ochrona przeciwprzepięciowa zasilaczy i urządzeń zasilanych napięciem 24V AC

SUG-7/24VAC przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem przemiennym 24V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego. Wbudowany bezpiecznik automatyczny 2A (na zamówienie dostępny jest z bezpiecznikiem 1,1A) ogranicza ryzyko uszkodzenia zasilacza sieciowego (transformatora) i ryzyko postania pożaru w przypadku wystąpienia zwarcia w przewodach lub w podłączonym urządzeniu odbiorczym.

Zabezpieczenie wyposażono w wyjmowane złącza śrubowe, które ułatwiają instalację i serwisowanie.

Może być stosowany do wszelkich urządzeń elektronicznych nasilanych napięciem zmiennym 24V, takich jak urządzenia automatyki przemysłowej kamery przemysłowe, etc. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.

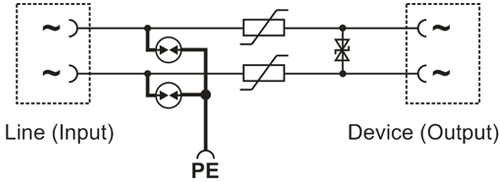

W celu zapewnienia skutecznej ochrony przed wyładowaniami atmosferycznymi, zalecane jest zastosowanie dwóch urządzeń ochronnych i ich uziemienie. Jedno z urządzeń należy podłączyć jak najbliżej źródła zasilania a drugie jak najbliżej urządzenia odbiorczego. Należy zwrócić uwagę, aby strona WEJŚCIE zabezpieczenia SUG-7 (LINE) znajdowało się zawsze po stronie długich przewodów, w których może zaindukować się impuls przepięciowy.

• Napięcie znamionowe pracy ciągłej linia-linia: 24VAC
• Napięcie maksymalne linia-linia: 27VAC
• Napięcie maksymalne linia- ziemia: 90VDC
• Poziom ochrony linia – ziemia (8/20μs): 10kA
• Znamionowy prąd szeregowy: 2A @ 24VAC
• Maksymalny prąd szeregowy (impuls): 3,5A @ 24VAC
• Szczelność obudowy: IP20
• Temperatura pracy: -40°C~60°C
• Wymiary: 74 x 32 x 25 (mm)
