INSPIRO Moduły dodatkowe (22)

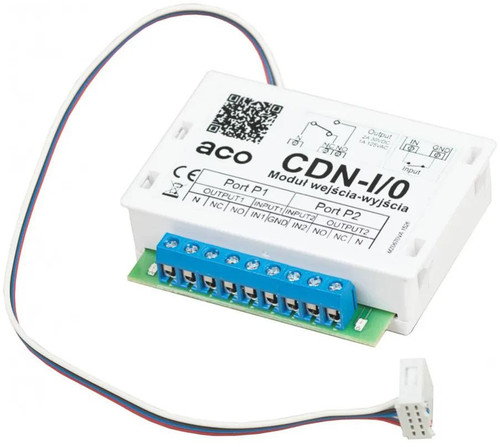

Moduł przekaźnikowy CDN-I/O dodatkowych wejść i wyjść do CDNP, INSPIRO, FAMILIO P/PV umożliwia podłączenie do centrali/panelu domofonowego dodatkowych urządzeń oraz sterowanie nimi. Pozwala m.in. podłączenie bramy garażowej, szlabanu, oświetlenia, rolet lub innej automatyki. Rozszerza funkcjonalność centrali/panelu o dwa wejścia zwierne NO do podłączenia zewnętrznego przycisku oraz dwa wyjścia przekaźnikowe NO/NC do sterowania dowolnymi urządzeniami.Każde wejście i wyjście może być niezależnie programowane: rodzaj funkcji, czas zadziałania przekaźnika. W wybranych modelach urządzeń możliwy jest montaż bezpośrednio w ramce lub puszce. Kompatybilny z...

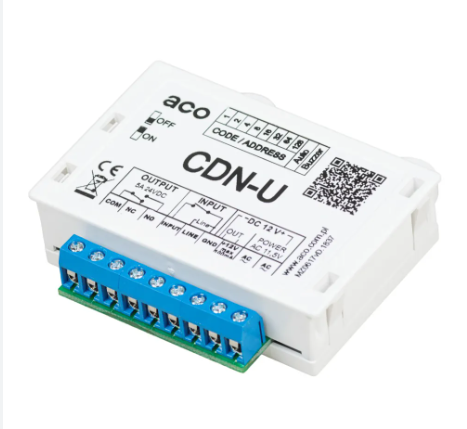

Moduł sygnalizacyjny CDN-U ACO z funkcją automatycznego otwierania drzwi bez konieczności podnoszenia słuchawki do CDNP, INSPIRO, FAMILIO P/PV. Moduł umożliwia podłączenie urządzeń sygnalizujących dzwonienie do lokalu np.: w przypadku osób nie słyszących dodatkowych dzwonków, żarówek itp. Moduł umożliwia także automatyczne otwieranie drzwi bez konieczności podnoszenia słuchawki odbiornika. Możliwa jest praca samodzielna modułu lub równoległa z odbiornikiem na tym samym adresie. Moduł posiada wbudowany przekaźnik umożliwiający sterowanie dowolnym urządzeniem, które ma być załączone podczas dzwonienia. Wbudowane wejście pozwala...

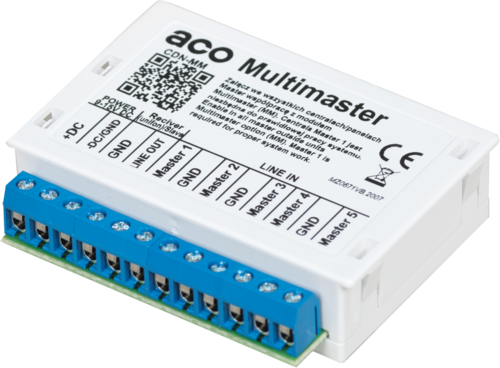

Moduł multimaster CDN-MM służy do podłączenia w systemach cyfrowych (CDNP, INSPIRO) do 5 central/paneli typu „master”. Umożliwia to w znacznym stopniu skrócenie długości instalacji przy np. dużych osiedlach, ponieważ łączymy główne bramy w gwiazdę. Moduł posiada 5 wejść do podłączenia central/paneli master i jedno wyjście, do którego można podłączyć bezpośrednio aparaty lub centrale/panele typu „slave”, klasycznie, jak w systemach CDNP i INSPIRO. – Wymiary (mm): 70,5x71x19,5 – Materiał: obudowa z tworzywa ABS – Typ instalacji: cyfrowa - 2 żyłowa – Zasilanie: 9-15V DC – Pobór...

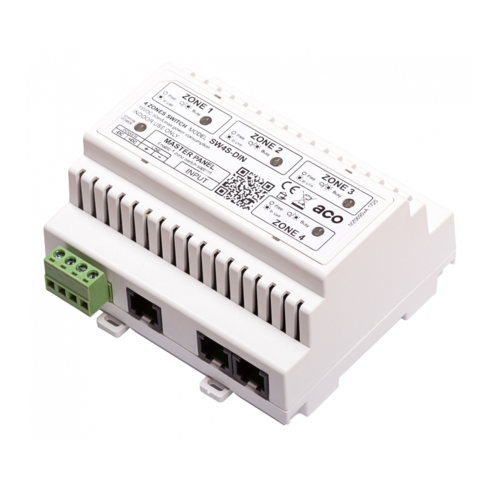

Przełącznik SW4S-DIN ACO Moduł współpracuje z panelami INSPIRO+ typu „Master” i umożliwia im obsługę do 1020 lokali w jednym systemie (4 x 255 adresów odbiorników). Moduł wydziela 4 strefy, która każda tworzy niezależną magistralę z zasadami pracy i prowadzenia instalacji jak klasyczne podłączenie paneli Inspiro+ lub central CDNP. Każda strefa to 255 adresów odbiorników, indywidualna tabela kodów otwierania i indywidualne parametry dzwonień. Adresy odbiorników w każdej strefie mogą być przypisane dowolnie do indywidualnego maksymalnie 6-cyfrowego numeru dzwonienia (wybieranego z klawiatury panelu). Moduł...

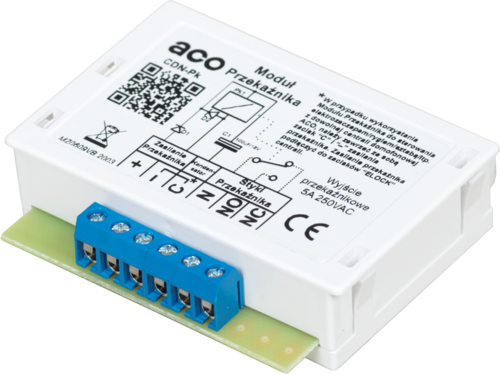

Moduł przekaźnika CDN-PK z łatwym podłączeniem za pomocą złącz śrubowych. Umożliwia między innymi podłączenie zamiast tradycyjnego elektrozaczepu, zwory elektromagnetycznej, sterownika bramy, elektrozaczepu rewersyjnego albo dowolnego innego urządzenia. Posiada wbudowany kondensator, który umożliwia współpracę modułu z urządzeniami ACO, posiadającymi wyjście do podłączenia tylko elektrozaczepu. W wybranych modelach urządzeń możliwy jest montaż bezpośrednio w ramce lub puszce.Kompatybilny z cyfrowymi centralami z grup: CDNP, Inspiro, Familio P/PV oraz COMO PRO/PRO-A. – Stosowany: – jako sterownik szlabanu bramy garażowej...

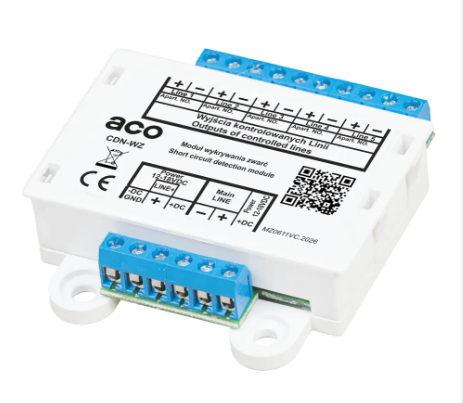

Moduł CDN-WZ służy do wykrywania zwarcia linii lub uszkodzonego odbiornika/unifonu. Wyjście, na którym wystąpiło zwarcie lub uszkodzenie odbiornika zostaje automatycznie odłączone od linii głównej, zapobiegając tym samym awarią całego systemu domofonowego. Usterka na którymkolwiek z wyjść jest sygnalizowana świeceniem diody LED. Gdy zwarcie ustąpi, moduł samoczynnie załączy ponownie wyjście. Posiada 5 kontrolowanych niezależnie wyjść, do których można podłączyć bezpośrednio odbiornik lub grupę odbiorników W wybranych modelach urządzeń możliwy jest montaż bezpośrednio w ramce lub puszce. Kompatybilny z cyfrowymi centralami...

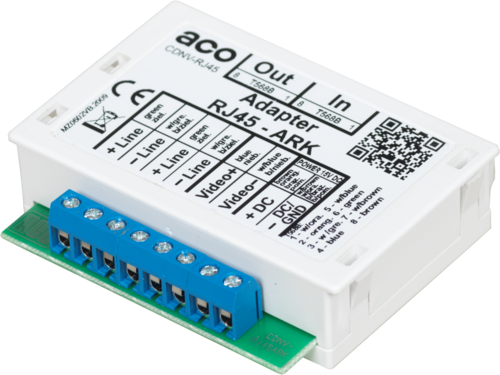

Adapter CDNV-RJ45 do cyfrowych systemów wideodomofonowych ACO, umożliwia rozdzielenie żył skrętki UTP na złącza śrubowe ARK. Zwiększenie odległości instalacji do 1000m po zastosowaniu przewodów o większym przekroju. – Wymiary (mm): 70,5x71x19,5 – Materiał: obudowa z tworzywa ABS – Typ instalacji: skrętka cat. 5e lub 6 – Służy do przejścia ze złącza RJ45 na złącza śrubowe ARK – Umożliwia zwiększenia przekrojów przewodów Linii („Linia +” i „Linia-”) – Pozwala na zwiększenie odległości między centralą/panelem, a odbiornikiem: – skrętka UTP cat.5e o...

Rozgałęźnik CDN-TROJNIK dedykowany do central CDN, INSPIRO oraz Familio

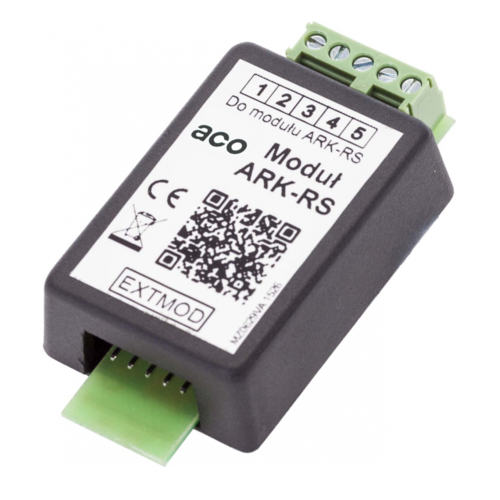

Przedłużacz ARK_RS ACO Wydłuża połączenie pomiędzy złączem EXTMOD, a modułami specjalnymi podłączanymi za pomocą taśmyZestaw składa się z 2 modułów ARK-RS – jeden wpięty taśmą do złącza EXTMOD przy centrali/panelu, drugi przy modułachZalecany 5-żyłowym przewód alarmowy YTDY (d = 0,5 mm) o długości do 20mZe względu na transmisję danych w przewodzie, max. jego długość może zależeć od zakłóceń zewnętrznych – może być inna w każdym przypadku

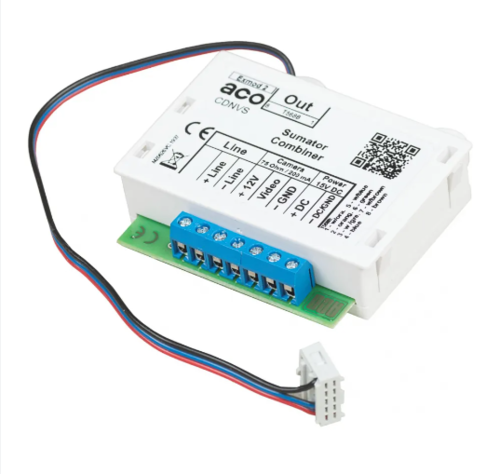

Sumator do systemu video CDNVS – Materiał: obudowa z tworzywa ABS – Wymiary (mm): 70,5x71x19,5 – Typ instalacji: cyfrowa - skrętka cat. 5e lub 6 – Zasilanie: 15V DC / 35mA – Pobór mocy w trybie czuwania: ~0,5W – Zamienia sygnał analogowy PAL z kamery na sygnał różnicowy – Stosowany w centralach serii CDNP z modułem CDNVK – rozpoczyna magistralę systemu wideo – Stosowany w panelach Inspiro – Stosowany w panelach Familio P z zewnętrzną kamerą – Wprowadza do magistrali systemu: zasilanie, różnicowy sygnał wideo oraz linię audio Schemat Wymiary...

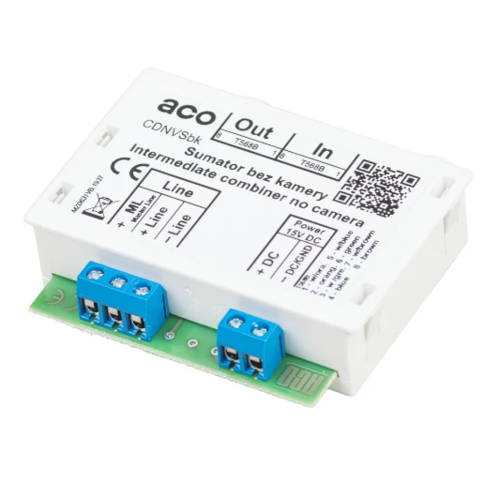

Sumator pośredni video CDNVSBK bez kamery rozbudowuje magistralę cyfrowego systemu wideodomofonowego. Sumator stosowany w przypadku paneli audio Slave, w których nie ma modułu kamery, a sygnał wideo musi być przekazywany dalej do magistrali. Umożliwia wprowadzenie do magistrali zasilania, sygnału audio (LINE) i sygnału audio z poprzedzającego panelu (ML). Wyjście i wejście sumatora pośredniego to złącza RJ-45 na magistralę systemu (skrętka UTP cat. 5e lub 6). W wybranych modelach urządzeń możliwy jest montaż bezpośrednio w ramce lub puszce. Kompatybilny z cyfrowymi panelami z modułemkamery z grup: CDNP, Inspiro oraz Familio P z zewnętrzną kamerą...

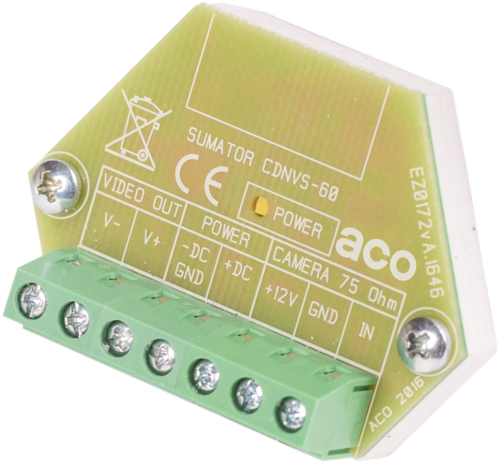

Sumator CDNVS-60 do systemu wideo, bez obudowy, do puszki elektrycznej Ø60 mm – Materiał: obudowa z PCV spienionego (od spodu) – Wymiary (mm): 35x50x17,5 – Typ instalacji: cyfrowy - skrętka cat. 5e lub 6 – Zasilanie: 15VDC / 40mA – Pobór mocy w trybie czuwania: ~0,6W – Kompatybilny z sygnałem video PAL (75 Ohm) – Możliwość podłączenia zewnętrznej analogowej kamery do systemów Video ACO – Umożliwia podłączenie drugiej kamery w monitorach INS-MP7 – Mieści się w puszcze elektrycznej o średnicy 60mm – Kompatybilny z CDNP, Inspiro, COMO / Familio-P/PRO Schemat...

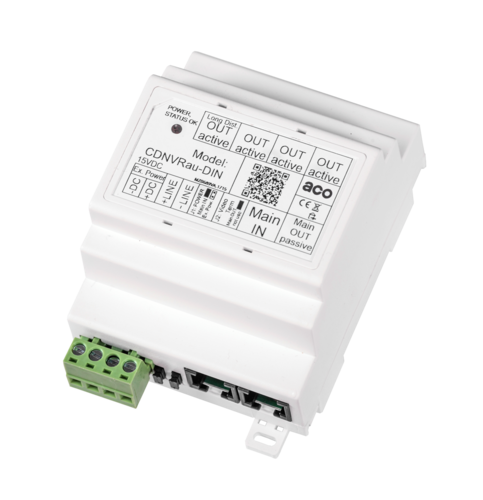

Rozdzielacz aktywny wideo CDNVRAU-DIN, przelotowy/końcowy, złącza RJ45, 4 wyjściowy, montowany na szynę DIN. – Materiał: obudowa z tworzywa ABS – Sposób montażu: szyna DIN lub natynkowo – Typ instalacji: cyfrowy - skrętka cat. 5e lub 6 – Zasilanie: 15VDC / 40mA – Pobór mocy w trybie czuwania: ~0,6W – Podłączenie do 5 odbiorników – – Rozdzielenie magistrali głównej na 4 niezależne wyjścia – Odległość do odbiornika: do 70 m. – Możliwość zwiększenia odległości z zastosowaniem dodatkowych zasilaczy – Wejście główne z panelu lub innego źródła standardu...

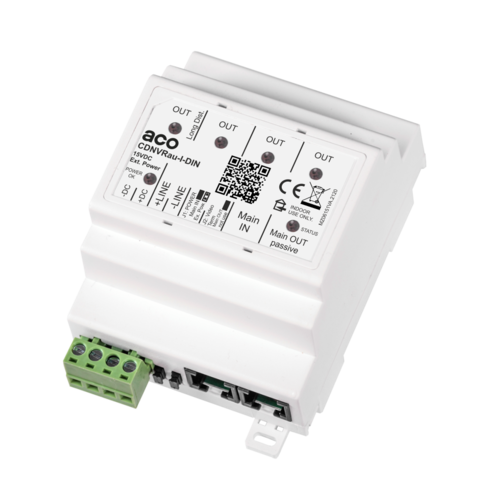

Rozdzielacz aktywny CDNVRAU-I-DIN do wideodomofonów Aco pracujących w systemie P, przeznaczony do montażu na szynę DIN. Umożliwia rozdzielenie sygnałów audio, video oraz zasilania (tzw. magistrali) na cztery aktywne wyjścia (wbudowane wzmacniacze wideo) oraz jedno pasywne wyjście (bez wzmacniacza). Jego szczególną cechą jest inteligentne monitorowanie stanów wejść i wyjść (poprawność napięć, zwarcia, itp.). W razie wykrycia niewłaściwych stanów, np. z powodu zwarcia w lokalu, rozdzielacz odetnie każde aktywne wyjście od systemu domofonowego, dzięki czemu odłączany jest tylko jeden lokal, a cały system domofonowy może pracować bez...

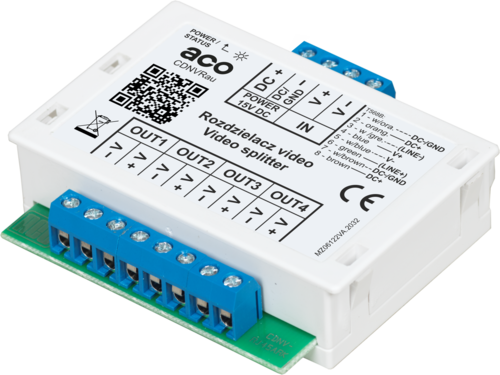

Rozdzielacz aktywny wideo CDNVRAU, uniwersalny rozdzielacz aktywny do systemów wideodomofonowych Aco. Rozdziela sygnał video na cztery aktywne wyjścia (wbudowane wzmacniacze). Umożliwia podłączenie do 4 odbiorników lub rozdzielenie magistrali głównej na 4 niezależne wyjścia. Możliwe jest również podłączenie kolejnego rozdzielacza lub zakończenie magistrali głównej Aktywne wyjścia umożliwiają bezpośrednie podłączenie odbiorników w odległości do 70m (przy odpowiedniej ilości zasilaczy). Przy odpowiedniej konfiguracji systemu istnieje możliwość uzyskania większej odległości. Montowany na piętrach, w punkcie zbiorczym instalacji...

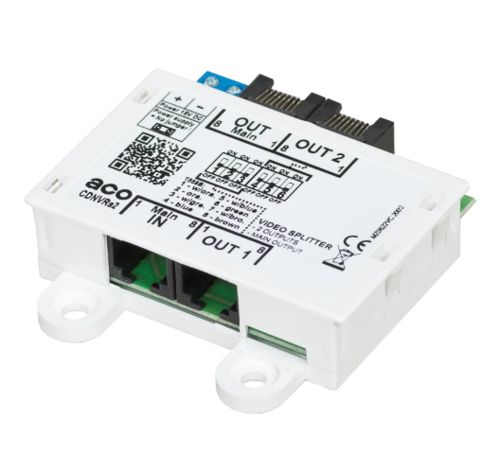

Rozdzielacz aktywny wideo CDNVRA2, przelotowy, 2 wyjściowy. – Materiał: obudowa z tworzywa ABS – Wymiary (mm): 71,5x72x19,5 – Typ instalacji: cyfrowy - skrętka cat. 5e lub 6 – Zasilanie :15VDC / 25mA – Pobór mocy w trybie czuwania: ~ 0,4W – Podłączenie 2 odbiorników lub rozdzielenie magistrali głównej na 2 niezależne wyjścia – Odległość do odbiornika: max 70 m (przy odpowiedniej konfiguracji systemu) – Wejście główne z sumatora lub poprzedniego rozdzielacza – Wyjście główne (pasywne) na kolejny rozdzielacz – Posiada aktywne wzmacniacze

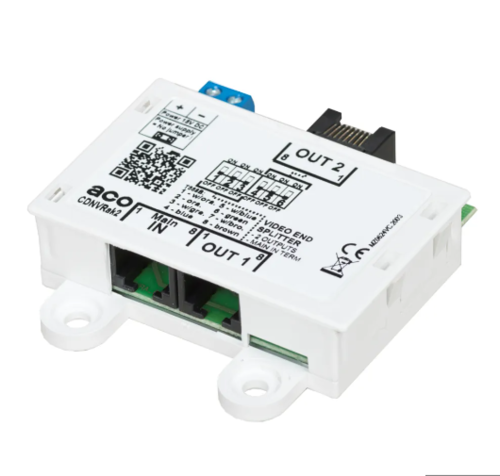

Rozdzielacz aktywny wideo CDNVRAK2, końcowy, 2 wyjściowy. – Wymiary (mm): 71,5x72x19,5 – Zasilanie: 15VDC / 25mA – Pobór mocy w trybie czuwania: ~ 0,4W – Podłączenie 2 odbiorników lub rozdzielenia magistrali głównej na 2 niezależne wyjścia – Odległość do odbiornika: max 70 m (przy odpowiedniej konfiguracji systemu) – Wejście główne z sumatora lub poprzedniego rozdzielacza – Stosuje się na końcu magistrali (pełni rolę terminatora) – Posiada aktywne wzmacniacze

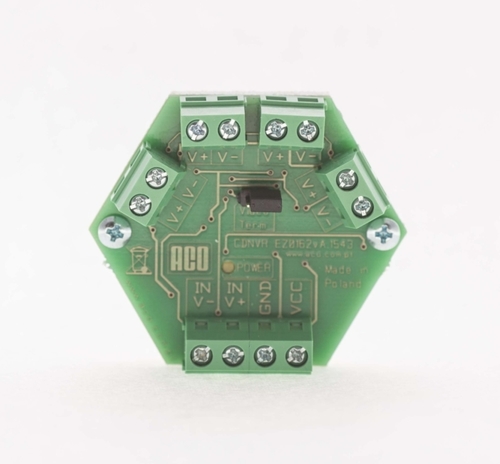

Rozdzielacz 4-wyjściowy CDNVRAU4-60 z aktywnymi wzmacniaczami wideo do systemów cyfrowych. Umożliwia podłączenie czterech odbiorników lub rozdzielenie głównej magistrali sygnału wideo na cztery niezależne wyjścia. Możliwe jest również podłączenie kolejnego rozdzielacza lub zakończenie magistrali. Montowany na piętrach, w punkcie zbiorczym instalacji lub w miejscu rozdzielenia magistrali. Moduł bez obudowy do montażu w puszce elektrycznej o średnicy Ø60 mm. Kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro, Familio PV oraz COMO PRO. – Wykonanie: obudowa z tworzywa (od spodu) – Wymiary (mm): 50x50x18...

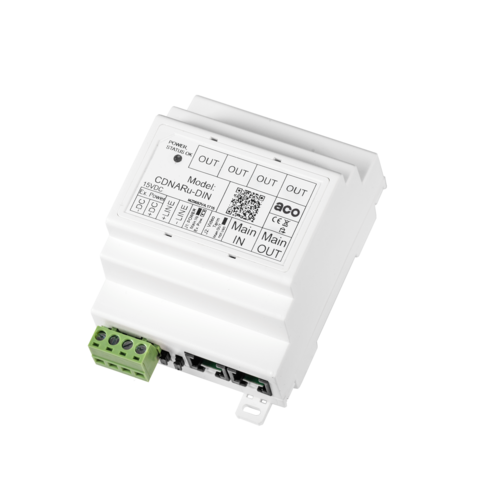

Rozdzielacz audio CDNARU-DIN, 4 wyjściowy, złącza RJ45, montowany na szynę DIN, dedykowany do odbiorników aktywnych. – Wymiary (mm): 91,1x71x59,2 (4 moduły DIN) – Materiał: obudowa z tworzywa ABS – Sposób montażu: szyna DIN lub natynkowo – Typ instalacji: cyfrowy - skrętka cat. 5e lub 6 – Podłączenie 5 odbiorników lub rozdzielenie magistrali głównej – Wejście główne z panelu lub innego źródła standardu ACO – Jedno wyjście przelotowe, dla sygnału audio i wideo – Kompatybilny z innymi systemami ACO – Posiada możliwość podłączenia złączami typu RJ45 lub śrubowymi...

Moduł rozmówny audio MOD-SPK-P, bez własnych przycisków, do zabudowy we frontach z zewnętrznymi przyciskami dzwonienia. Stosowany np. aby połączyć skrzynkę pocztową z domofonem. Zewnętrzne przyciski wywołania należy podłączyć za pomocą dedykowanego modułu MOD-10NBP. Możliwość rozbudowy systemu audio w wideo po podłączeniu kamery – wymagany opcjonalny moduł wideo MOD-CAM-COAX. Kompatybilny z cyfrowymi urządzeniami z grup: CDN, Inspiro oraz Familio P/PV. – Wymiary (mm): 118x72x30 – Materiał: stal nierdzewna – Max. ilość abonentów: 150 – Instalacja: cyfrowa - 2 żyłowa – Pobór mocy w trybie...
